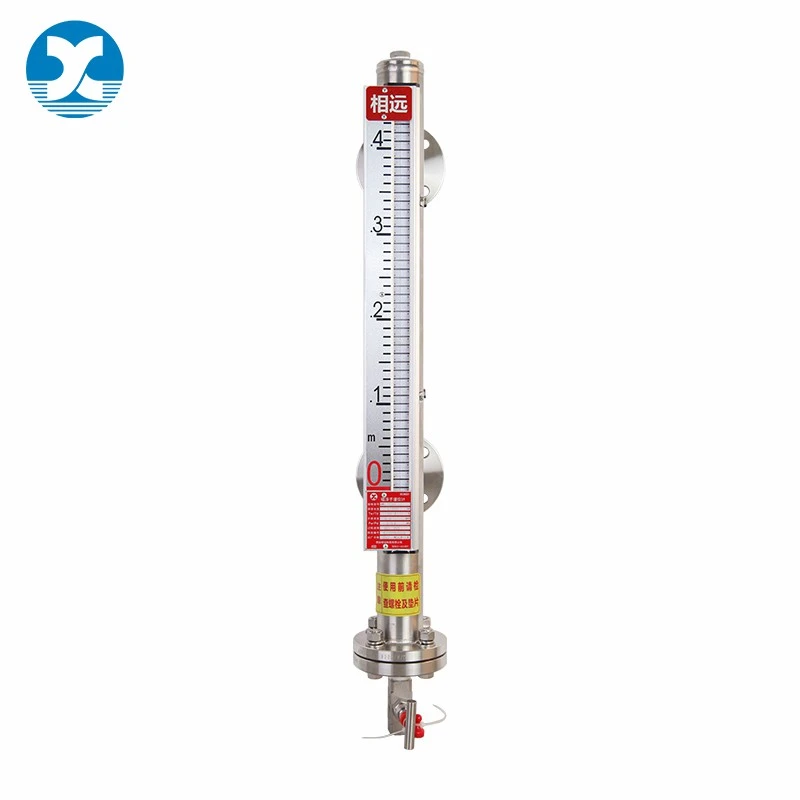

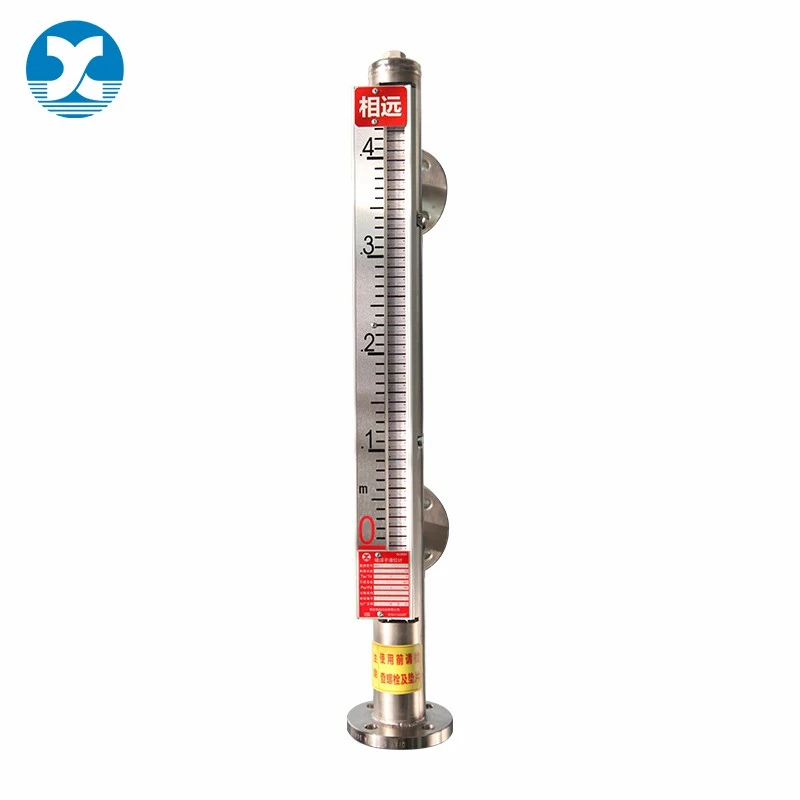

Kejl tal-Livell Manjetiku tal-Kamra tal-Bypass

• Jservu Mingħajr Tfigħ

Valvoli ta 'iżolament iħalluk tneħħi l-kamra għall-ispezzjoni jew is-sostituzzjoni tal-float waqt li l-bastiment jibqa' jaħdem.

• Qari Stabbli fi Proċessi Turbulenti

Il-kamra tal-bypass itaffu l-aġitazzjoni tal-wiċċ u r-ragħwa, u tagħti indikazzjoni tal-livell aktar stabbli minn disinji ta' muntaġġ dirett-.

• -Pressjoni Għolja, Kostruzzjoni-Konformi

Mibnija għal ASME B31.3 / B31.1, b'316SS jew sufruni tat-titanju stmati sa 320 bar għal applikazzjonijiet esiġenti taż-żejt u l-gass, enerġija, u kimiċi.

• Siġill-Ħieles, Manutenzjoni Baxxa

L-akkoppjar manjetiku jelimina s-siġilli dinamiċi fl-indikatur, u jnaqqas il-punti ta 'tnixxija u l-manutenzjoni matul il-ħajja tal-gauge.

• Strumentazzjoni li tista' tittejjeb

Żid morsa-fuq trasmettituri jew swiċċijiet f'kull ħin - l-ebda interruzzjoni tal-proċess meħtieġa - għal triq sempliċi għall-monitoraġġ mill-bogħod.

• Custom-Inġinerija għall-Ispeċ

Peżar tal-galleġġjant personalizzat, disinn tal-kalamita konċentriku, u materjali speċjali disponibbli biex jaqblu mal-midja eżatta u l-kundizzjonijiet operattivi tiegħek.

• Struttura Indipendenti tal-Kamra tal-Bypass

Il-kavità tal-bypass separata taffettwa t-taqlib medju u l-varjazzjoni tal-pressjoni għal kejl stabbli. Il-gauge jista 'jiġi żarmat u miżmum separatament mingħajr ma jixxotta l-likwidu tat-tank, jaqta' l-waqfien u l-ispejjeż tal-manutenzjoni. Il-kamra ta'-biċċa waħda tappoġġja għoli massimu ta' kejl ta' 5500 mm; splicing multi-segment huwa disponibbli għal tankijiet ogħla.

• Temperatura Għolja Estrema u Reżistenza għall-Pressjoni Għolja

Jaħdem b'mod stabbli minn -40 grad sa 400 grad, li jkopri gradi ta 'pressjoni PN16-PN250 u CLASS150-CLASS1500. Għażliet ta 'siġillar doppju ta' PTFE (Inqas minn jew ugwali għal 200 grad) u grafita tal-metall (Inqas minn jew ugwali għal 400 grad) jagħtu prestazzjoni fit-tul li ma tnixxix taħt kundizzjonijiet tax-xogħol ħorox.

• Kejl Doppju ta 'Livell Likwidu & Interface Likwidu

Jirrealizza monitoraġġ tal-livell kontinwu u skoperta ta 'interface f'saffi. Jaddatta għal midja b'densità minima ta '0.4kg/dm³, u jidentifika b'mod preċiż saffi likwidi b'differenza ta' densità Akbar minn jew ugwali għal 0.2kg/dm³ għas-separazzjoni tal-ilma taż-żejt-u tankijiet tal-ħażna stratifikati.

• Komponenti Diversifikati Kontra l--Korrużjoni Mxarrba

Kamra ta 'bypass ta' l-istainless steel 304/316L standard u flanġijiet, b'float tat-titanju fakultattiv. Materjali ta 'tqabbil omoġenji jirreżistu b'mod effettiv il-korrużjoni ta' l-aċidu, l-alkali u l-klorur għal applikazzjonijiet kimiċi u petrokimiċi.

• Indikazzjoni manjetika doppja għax-xenarji kollha tat-temperatura

Flaps manjetiċi tal-PA b'temperatura baxxa - ( Inqas minn jew ugwali għal 120 grad ) u flaps ta ' liga tal-aluminju ta '- temperatura għolja ( Inqas minn jew ugwali għal 400 grad ) huma fakultattivi. L-imwieżen tal-aluminju jew tal-istainless steel jipprovdu qari ċar u dirett fuq-post għall-operaturi.

• Konnessjoni Standard Globali u Portijiet Customizable

Kompatibbli ma 'flanġijiet DN15-DN50, għenuq tal-welding u studs bil-kamin. Tappijiet tal-vent ta 'fuq konfigurabbli u valvoli tad-drenaġġ tal-qiegħ jiffaċilitaw it-tindif regolari tal-egżost u tas-sediment fuq il-post.

Tagħnakamra tal-bypass gauge tal-livell manjetikujadotta struttura tal-kamra tal-bypass separata indipendenti, li tagħti livell affidabbli u kejl tal-interface likwidu taħt ambjenti industrijali ta 'temperatura għolja estrema u ta' pressjoni għolja -. Il-komponenti strutturali kollha, il-materjali mxarrbin u l-forom ta 'konnessjoni jappoġġjaw customization flessibbli biex jaqblu ma' diversi midja tal-proċess kimiċi, petrokimiċi u tal-enerġija. It-tabella hawn taħt telenka l-ispeċifikazzjonijiet personalizzati kollha u l-indikaturi tal-prestazzjoni għar-referenza tal-għażla tal-mudell tiegħek.

• Monitoraġġ tad-Drum tal-Fwar ta' Pressjoni Għolja-(Ġenerazzjoni tal-Enerġija)

F'applikazzjonijiet ta 'l-ilma ta' l-għalf tal-bojler u tan-tanbur tal-fwar fejn il-pressjoni operattiva regolarment taqbeż il-100 bar u t-temperaturi jersqu lejn l-400 grad, il-gauges tal-livell tal-muntaġġ dirett-spiss jiffaċċjaw instabbiltà tal-float galleġġjant u degradazzjoni tas-siġill. Disinn tal-kamra tal-bypass ikklassifikat għall-Klassi ANSI 1500 b'316L float u siġillar tal-grafita tal-metall jippermetti indikazzjoni kontinwa u stabbli taħt dawn il-kundizzjonijiet filwaqt li jippermetti l-iżolament tal-kamra waqt it-tibdil skedat - mingħajr ma jitbattal it-tanbur.

• Sejbien tal-Interface fiż-Żejt-Separaturi tal-Ilma (Żejt u Gass)

Għal bastimenti separaturi li jimmaniġġjaw iż-żejt mhux raffinat u l-ilma prodott b'densità differenzjali ta 'madwar 0.2–0.3 kg/dm³, float gauges standard single-spiss ibatu biex jiskopru l-interface b'mod affidabbli. Float ta' titanju jew 316L ta' daqs xieraq, imqabbel mad-distakk tad-densità speċifika, jippermetti indikazzjoni ċara ta'-interface - li tappoġġja kontroll tal-qtugħ tal-ilma aktar konsistenti-u jnaqqas kontrolli manwali ta' dip-.

• Ħażna Kimika Krijoġenika għal Moderata-Temperatura

Tankijiet tal-ħażna kimiċi li jimmaniġġjaw medja ta'-densità baxxa (sa 0.4 kg/dm³) tul swing wiesa' tat-temperatura jibbenefikaw minn bnadar tal-polimeru PA f'żoni ta'-temperatura aktar baxxa u bnadar ta' liga tal-aluminju fejn iseħħ tisħin lokalizzat - jevitaw id-degradazzjoni tal-bandiera li tidher b'disinji ta' servizz ta'-materjal{5} mħallat{5} indikatur ta' temperatura{5}.

• Retrofit fuq Tankijiet tal-Ħżin Vertikali Eżistenti

Fejn l-ispazjar taż-żennuna tal-bastiment diġà jeżisti iżda l-aċċess għall-manutenzjoni huwa limitat, il-metodu tal-immuntar tal-bypass minn ċentru-sa-ċentru vertikali jippermetti retrofit sempliċi fuq tankijiet tal-wirt, b'kostruzzjoni ta' kamra b'ħafna-segmenti li takkomoda għoli ta' kejl lil hinn minn 5,500 mm mingħajr ma tkun teħtieġ sezzjoni waħda ta' kamra ta' daqs eċċessiv.

Nota: Xenarji hawn fuq jiddeskrivu kundizzjonijiet operattivi rappreżentattivi li din il-linja ta' prodotti hija mfassla biex tindirizza; l-ispeċifikazzjonijiet għandhom jiġu kkonfermati kontra d-dejta tal-proċess attwali tiegħek waqt l-għażla.

Manutenzjoni ta' Rutina

Kwistjonijiet Komuni u Soluzzjoni ta' Problemi

• Bnadar Mhux Dawwar jew Li Juri Livell Inkonsistenti

Normalment ikkawżat minn sediment jew akkumulazzjoni ta' skala ġewwa l-kamra tal-bypass, partikolarment f'-densità għolja jew midja mgħobbija-partikuli. Iżola l-kamra permezz tal-valvi ta 'fuq/qiegħ, ixxotta mill-port ta' isfel, u spezzjona għal fouling intern. Għal midja b'tendenzi ta 'skalar magħrufa, iż-żieda fil-frekwenza ta' spezzjoni hija rakkomandata fuq id-disinn mill-ġdid tal-kamra.

• Float Mhux Jirrispondi għall-Bidla fil-Livell Attwali

Iċċekkja li d-densità u d-dimensjonijiet tal-float magħżula jaqblu mal-medja tal-proċess attwali - galleġġjant ta 'daqs għal gravità speċifika differenti mill-fluwidu operattiv reali hija waħda mill-aktar kawżi frekwenti ta' qari mhux preċiż wara l-ikkummissjonar inizjali. Din hija wkoll l-aktar kwistjoni komuni wara bidla fil-fluwidu tal-proċess mingħajr għażla mill-ġdid tal-float korrispondenti.

• L-ebda Qari Ċar tal-Interface fis-Servizz Doppju-Likwidu

Ikkonferma li d-differenza fid-densità attwali bejn iż-żewġ likwidi tilħaq il-limitu minimu ta '0.2 kg/dm³ meħtieġ għal skoperta f'saffi affidabbli. Taħt dan il-limitu, il-qari tal-interface jista 'jidher instabbli anke b'hardware li jaħdem sew.

• Tħassir tal-Bandiera jew Teħel f'Temperatura Għolja

Jindika li l-materjal tal-bandiera jista' jkun qed jopera qrib jew 'il fuq mill-limitu nominali tiegħu. Il-bnadar tal-polimeru PA huma adattati biss sa 120 grad; għal żoni ta'-temperatura ogħla, ikkonferma li bnadar tal-liga tal-aluminju (ratati għal 400 grad ) kienu speċifikati għal dik is-sezzjoni tal-kejl.

• Tnixxija fil-Konnessjonijiet tal-Flanġ jew tal-Vent

Ivverifika li l-materjal tas-siġill jaqbel mat-temperatura tal-proċess - Is-siġilli PTFE huma kklassifikati għal 200 grad; fuq dan, siġilli komposti tal-grafita tal-metall huma meħtieġa. Materjal tas-siġillar mhux imqabbel taħt iċ-ċikliżmu termali huwa kawża ewlenija komuni ta 'tnixxija bil-mod fil-konnessjonijiet tal-flanġ.

Q1: X'hemm fil-fatt ġewwa kamra tal-bypass li mhix fit-tank innifsu?
Il-kamra hija sezzjoni tal-pajp waħedha konnessa mal-bastiment permezz ta 'żennuni ta' fuq u ta 'isfel separati - il-float u l-akkoppjar manjetiku kollha jgħixu ġewwa dan il-pajp estern, mhux ġewwa t-tank. Dak hu l-punt kollu tad-disinn: qed tkejjel kolonna ta 'likwidu li tirrifletti l-livell tat-tank, mingħajr ma tpoġġi l-ebda partijiet li jiċċaqalqu ġewwa l-bastiment innifsu.

Q2: Għandi bżonn nagħlaq it-tank biex niġbed il-galleġġjant għall-ispezzjoni?
Le, u din hija tassew ir-raġuni ewlenija li n-nies jagħżlu kamra tal-bypass fuq gauge tal-muntaġġ dirett tal-ġenb-. B'valvi ta 'iżolament kemm fuq iż-żennuni ta' fuq kif ukoll ta 'isfel, tagħlaqhom, tfsada l-kamra 'l isfel, u l-float joħroġ għal spezzjoni jew sostituzzjoni waqt li t-tank jibqa' jaħdem. Unità immuntata fuq il-ġenb-mingħajr dak l-arranġament tal-valv normalment tfisser li tbattal jew tiżola l-bastiment innifsu biex jagħmel l-istess xogħol.

Q3: X'inhu l-ispazjar minimu meħtieġ bejn iż-żennuni ta 'fuq u ta' isfel fuq il-bastiment?
Dan jiddependi fuq il-firxa tal-kejl tiegħek u l-iskeda taż-żennuna tal-bastiment, iżda bħala regola ġenerali ċ-ċentri taż-żennuna jeħtieġ li jaqblu mal-medda ta 'kejl meħtieġa tiegħek flimkien ma' marġni biżżejjed 'l fuq u taħt għal-limiti tal-ivvjaġġar tal-float. Aħna nqisu dan kontra t-tpinġija tal-bastiment tiegħek aktar milli nużaw numru fiss - ibgħatilna l-postijiet taż-żennuni u aħna nikkonfermaw li t-tul tal-kamra jaħdem mal-konnessjonijiet eżistenti tiegħek.

Q4: kamra tal-bypass tista 'tiġi rranġata fuq tank li diġà għandu gauge tal-livell eżistenti jew żennuni tal-ħġieġ tal-vista?
Ħafna drabi iva, sakemm l-ispazjar eżistenti taż-żennuna u l-klassifikazzjoni jkunu kompatibbli mal-konnessjonijiet tal-proċess tal-kamra. Din hija fil-fatt waħda mit-talbiet l-aktar komuni li nirċievu - li tissostitwixxi ħġieġa tal-vista antik jew gauge tal-float mekkaniku b'unità manjetika tal-kamra tal-bypass li tuża l-istess pożizzjonijiet taż-żennuna, li tevita li jaqtgħu fetħiet ġodda fil-bastiment.

Q5: Id-dijametru tal-kamra jaffettwa kemm l-indikatur jirrispondi malajr għal bidla fil-livell?
Iva, sa ċertu punt. Kamra tat-toqba akbar-iżżomm aktar volum likwidu relattiv mal-mogħdija tal-fluss minn ġoż-żennuni li jgħaqqdu, għalhekk fuq proċess ta' mili-veloċi jew ta' tbattal-veloċi jista' jkun hemm dewmien żgħir bejn il-livell attwali tat-tank u dak li turi l-kamra. Għall-biċċa l-kbira tal-applikazzjonijiet tat-tank tal-ħażna u l-buffer dan mhuwiex notevoli, iżda għal tankijiet b'bandli ta 'livell rapidu aħna nqisu l-bore taż-żennuna kif xieraq matul l-istadju tal-proposta.

Q6: Għaliex tagħżel kamra tal-bypass minflok gauge dirett tal-ġenb-immontat fl-ewwel post?
Il-kompromessi ewlenin jinżlu għall-iżolament u l-penetrazzjoni tal-bastiment. Kamra tal-bypass teħtieġ biss żewġ konnessjonijiet taż-żennuna u tista 'tkun valved off għall-manutenzjoni mingħajr ma tmiss il-bastiment. Gauge immuntat tal-ġenb-jimmonta eqreb mal-ħajt tal-bastiment u ħafna drabi huwa aktar sempliċi u orħos, iżda ġeneralment ma joffrix l-istess kapaċità ta 'iżolament sakemm ma jiżdiedx valving addizzjonali separatament. Jekk il-proċess tiegħek ma jistax jittollera ħin ta 'waqfien għall-manutenzjoni tal-float, il-kamra tal-bypass ġeneralment tkun l-aħjar.

Q7: Il-materjal tal-kamra huwa magħżul b'mod indipendenti mill-materjal tal-bastiment?
Iva - il-kamra u l-partijiet imxarrba tagħha huma speċifikati abbażi tal-midja tal-proċess tiegħek, mhux imqabbla awtomatikament mal-qoxra tal-bastiment. Huwa komuni li tara bastiment ta 'l-azzar tal-karbonju flimkien ma' kamra tal-bypass 316L jew Hastelloy fejn il-kejl tal-livell jara likwidu konċentrat jew wieqaf li huwa aktar aggressiv minn dak li l-ħajt tal-bastiment bl-ingrossa huwa espost għalih.

Q8: X'jiġri fil-valvi ta' iżolament meta l-kamra tingħalaq - dan jaffettwa l-proċess tat-tank?
Le L-għeluq tal-valvi ta 'iżolament ta' fuq u ta 'isfel jaqta' biss il-fluss bejn it-tank u l-kamra; it-tank innifsu jibqa' jaħdem b'mod normali. Il-likwidu maqbud fil-kamra jista 'mbagħad jitbattal permezz tal-valv tal-qiegħ jew konnessjoni tad-drenaġġ għat-tneħħija tal-galleġġjant, kompletament separat minn dak li qed jiġri ġewwa l-bastiment.

Q9: Nista 'nżid trasmettitur jew naqleb għall-kamra mingħajr ma niftaħ?
Iva - peress li l-akkoppjar manjetiku jgħaddi mill-ħajt tal-kamra, clamp-fuq swiċċijiet u trasmettituri tal-qasab jintramaw esternament fuq il-korp tal-kamra innifsu. M'hemmx għalfejn tidħol fil-konfini tal-pressjoni jew ixxotta l-kamra biex iżżid il-monitoraġġ mill-bogħod aktar tard, li hija fażi komuni-żewġ upgrade wara li l-kejl viżwali ikun ilu jaħdem għal xi żmien.

Q10: Għal tankijiet b'aġitaturi jew turbolenza għolja, il-kamra tal-bypass għadha tagħti qari stabbli?
Ġeneralment iva, u dan huwa punt ieħor favur tiegħu fuq xi arranġamenti fl--galleġġjant tat-tank - minħabba li l-kamra toqgħod barra l-bastiment u hija konnessa biss permezz ta 'żewġ żennuni relattivament dojoq, b'mod naturali jnaqqas it-taqlib tal-wiċċ minn aġitazzjoni jew taħlit. Il-likwidu ġewwa l-kamra joqgħod għal livell ferm aktar kalm minn dak li qed jiġri fil-wiċċ tal-likwidu tat-tank.

Lest biex tispeċifika l-Gauge tal-Livell Manjetiku tal-Kamra tal-Bypass Dritt għall-Applikazzjoni Tiegħek?

Kull proċess għandu l-kombinazzjoni tiegħu stess ta' pressjoni, temperatura, densità medja, u restrizzjonijiet ta' installazzjoni - u li tikseb il-float, il-materjal tal-kamra, u l-għażla tas-siġillar tajjeb l-ewwel darba huwa importanti għal-affidabbiltà fit-tul. Aqsam il-kundizzjonijiet operattivi tiegħek mat-tim tal-inġinerija tagħna, u aħna ser ngħinuk tikkonfigura soluzzjoni mqabbla mar-rekwiżiti eżatti tiegħek, kemm jekk tkun konfigurazzjoni standard jew disinn kompletament personalizzat.
