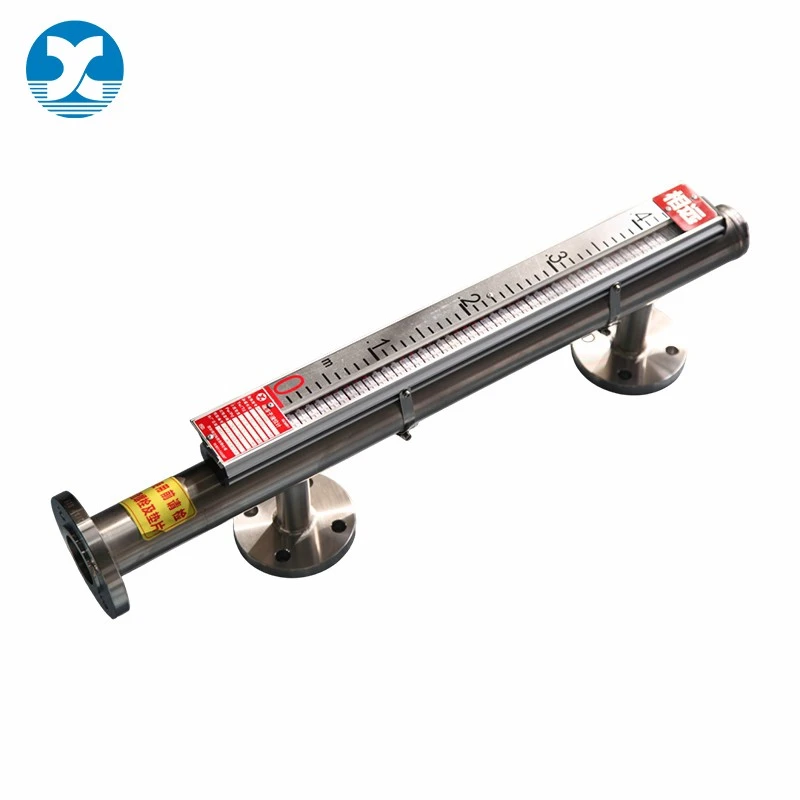

Gauge tal-Livell Manjetiku Estern

Mibnija fuq teknoloġija ta' follower akkoppjata manjetika-, dan il-kejl jikseb separazzjoni fiżika sħiħa bejn il-midja tal-proċess u l-indikatur viżwali, li jagħmilha adattata tajjeb għal monitoraġġ kontinwu ta 'livell taħt pressjoni għolja, temperatura għolja, u kundizzjonijiet ta' servizz korrużivi.

• Kompatibilità Wiesgħa tal-Midja: Id-densità tal-float konfigurabbli u l-għażliet tal-materjal jakkomodaw kollox minn idrokarburi ħfief għal fluwidi ta'-viskożità għolja,-speċifiċi- ta' gravità għolja
• Għażliet ta 'Immuntar Modulari: Disponibbli f'konfigurazzjonijiet tal-muntaġġ ta' fuq-, tal-ġenb- u tal-flanġ dirett biex jadattaw għal ġeometriji varji tal-bastiment u restrizzjonijiet tas-sit
• Indikazzjoni ta'-Viżibilità Għolja: Sistema ta' bandiera bi-kulur (aħmar/abjad) b'leġġibbiltà ta'-angolu wiesa', imsaħħa b'mod fakultattiv b'illuminazzjoni LED jew ġkieket tas-sħana-intraċċati/insulati għall-protezzjoni mill-iffriżar
• Integrazzjoni ta' Strumentazzjoni Seamless: Kompatibbli ma' swiċċijiet tal-livell manjetiku, trasmettituri ta'-mewġ jew manjetostrittivi ggwidati, u moduli ta' trażmissjoni mill-bogħod għal wiri lokali flimkien ma' monitoraġġ mill-bogħod
• Manutenzjoni Baxxa tul il-Ħajja: L-ebda siġilli li jiċċaqilqu esposti u l-ebda enerġija esterna meħtieġa għal indikazzjoni viżiva bażika, li tnaqqas l-ispejjeż operattivi fit-tul-

Komunement skjerat madwar petrokimiku, proċessar kimiku, ġenerazzjoni tal-enerġija, u industriji tal-ikel u farmaċewtiċi għall-monitoraġġ tal-livell f'tankijiet tal-ħażna, separaturi, bojlers, u bastimenti simili.

Il-Gauge tal-Livell Manjetiku Esterntopera fuq il-prinċipju tal-bastimenti li jikkomunikaw: kamra separata hija mmuntata esternament mal-bastiment u konnessa permezz ta 'żennuni tal-proċess ta' fuq u ta 'isfel (tipikament permezz ta' valvi ta 'iżolament), sabiex il-livell tal-likwidu ġewwa l-kamra dejjem jirrifletti l-livell ġewwa l-bastiment.

Ġewwa din il-kamra esterna, galleġġjant issiġillat - mgħammar b'kalamita permanenti interna - jitla' u jaqa' liberament mal-likwidu, mingħajr ebda rabta mekkanika li tippenetra l-ħajt tal-kamra. Hekk kif il-galleġġjant jiċċaqlaq, il-kamp manjetiku tiegħu jgħaqqad mill-ħajt tal-kamra għal kolonna ta 'bnadar bi-kulur (jew segwaċi/pistun manjetiku, skont il-mudell) immuntati fuq binarju indikatur estern, u b'hekk kull bandiera tinqaleb u turi l-livell korrispondenti.

Minħabba li l-akkoppjar huwa purament manjetiku, m'hemm l-ebda konnessjoni mekkanika diretta bejn il-float u l-indikatur - li jelimina kaxxi tal-mili, siġilli, jew partijiet li jiċċaqalqu esposti għall-proċess. Dan jagħmel id-disinn intrinsikament reżistenti għall-vibrazzjoni, iċ-ċikliżmu termali, u kundizzjonijiet ambjentali korrużivi jew umdi, filwaqt li jnaqqas ukoll ir-riskju ta 'tnixxija fl-interface tal-indikazzjoni.

Għażla float
Il-galleġġjant huwa mfassal speċifikament għall-applikazzjoni bbażata fuq:

Gravità speċifika tal-midja

Pressjoni operattiva

Temperatura operattiva

Wiri ta' Indikazzjoni
Il-bnadar huma tipikament ta' kuluri-doppji (abjad/aħmar jew abjad/oranġjo) sabiex il-livell tal-likwidu jibqa' viżibbli b'mod ċar mill-bogħod jew f'dawl ambjentali baxx. Il-bnadar jistgħu jinbnew fi azzar li ma jissaddadx jew polimeru ta' inġinerija, miżmuma fi ħdan binarju ta' l-istainless steel, aluminju jew polimeru, u pointer/markatur aġġustabbli jista 'jiġi ssettjat tul il-binarju biex jimmarka livell fil-mira jew setpoint.

Strumentazzjoni Fakultattiva
Il-kamra tista' tkun mgħammra bi swiċċijiet tal-livell manjetiku esterni għall-kontroll tal-pompa jew allarmi għolja/għoli-għoli u baxxi/baxxi-baxx, jew bi trasmettitur ta' katina manjetostrittiva/qasab- għal output kontinwu ta' 4–20 mA - li jippermetti l-integrazzjoni ma' monitoraġġ mill-bogħod jew sistemi DCS/PLC mingħajr penetrazzjonijiet ta' proċess addizzjonali.

Applikazzjoni tal-Livell tal-Interface
Għal midja b'żewġ-fażijiet, il-galleġġjant jista 'jkun ukoll daqs biex jegħreq fil-fażi eħfef u galleġġjant fuq il-fażi aktar densa, li jippermetti li l-kejl jindika l-livell tal-interface bejn żewġ likwidi li ma jitħalltux.

Hawn taħt jinsabu l-parametri tekniċi ottimizzati sħaħ tal-gauge tal-livell manjetiku immuntat estern. Ri-inġinerija fi struttura unika ta' klassifikazzjoni u espressjoni, dawn l-ispeċifikazzjonijiet jadattaw bis-sħiħ għal-livell tal-likwidu industrijali u l-kejl tal-interface, jappoġġaw temperatura għolja, pressjoni għolja u densità-kundizzjonijiet tax-xogħol adattivi filwaqt li jevitaw kontenut duplikat b'paġni konvenzjonali tal-kejl tal-livell manjetiku immuntat fuq il-ġenb-.

1. Spezzjoni ta' Qabel l--Installazzjoni

• Iċċekkja l-partijiet kollha kkonsenjati inkluż it-tubu prinċipali tal-kejl, il-float manjetiku, l-assemblaġġ tal-indikatur, il-flanġijiet, il-gaskits tas-siġillar u l-qfieli għal deformazzjoni, grif jew ħsara waqt it-trasport.
• Ikkonferma l-kundizzjonijiet tax-xogħol attwali jaqblu mal-ispeċifikazzjonijiet ordnati: temperatura operattiva, klassifikazzjoni tal-pressjoni, densità medja u differenza fid-densità tal-interface. Jekk id-densità tal-likwidu hija taħt 0.4 kg/dm³, dan il-kejl ma jistax jagħti qari stabbli.
• Ivverifika t-tqabbil tal-portijiet ta' konnessjoni tat-tank; agħżel aċċessorji ta' konnessjoni xierqa (weld stud, ħajt jew flanġ) kif -konfigurati minn qabel qabel il-kostruzzjoni.
• Iċċekkja t-tapp tal-vent u l-aċċessorji tal-valv tad-drenaġġ. Għal medja ta'-temperatura għolja, ipprepara gaskits tal-grafita tal-metall; għal medju taħt 200 grad, gaskits PTFE huma applikabbli.

2. Rekwiżiti ta 'Tqabbil tat-Tank u Allinjament Vertikali

• Il-gauge jadotta l-immuntar tal-ġenb estern minn ċentru vertikali-sa-ċentru. Żewġ żennuni ta 'konnessjoni fuq tankijiet tal-ħażna għandhom iżommu allinjament strettament vertikali, id-devjazzjoni ma tistax taqbeż ± 2 gradi. L-installazzjoni distorta tikkawża l-imblukkar tal-float u l-wiri mhux preċiż tal-livell tal-likwidu.
• Żomm biżżejjed spazju tal-madwar għal manutenzjoni aktar tard: riżerva spazju ta 'operazzjoni għall-valv tad-drenaġġ u l-plagg tal-vent ta' fuq. Evita li tinstalla ħdejn tagħmir elettromanjetiku qawwi, pipelines ta 'vibrazzjoni għolja jew ħami dirett bil-fjamma.
• Għal medda ta 'kejl li taqbeż il-5500mm, adotta disinn ta' tubu magħqud segmentat. Il-ġonot segmentati kollha għandhom iżommu vertikali koassjali biex jipprevjenu l-imblukkar tal-galleġġjant fil-pożizzjonijiet tat-twaħħil.

3. Passi ta 'Installazzjoni ta' Konnessjoni u Issiġillar

• Poġġi gaskits imqabbla bejn iż-żennuni tat-tank u l-flanġijiet tal-kejl; evita offset, estrużjoni jew gaskits nieqsa li jwasslu għal tnixxija medja taħt pressjoni għolja.
• Issikka l-boltijiet dijagonalment u b'mod uniformi f'diversi rawnds, tissikkax-naħa waħda minn fuq-, biex tevita d-deformazzjoni tal-flanġ u l-falliment tas-siġillar. Qafliet separati tal-azzar tal-karbonju u tal-istainless steel biex tiġi evitata l-korrużjoni galvanika f'midja korrużiva.
• Imla l-installazzjoni tal-iwweldjar jekk tintgħażel il-konnessjoni tal-weldjatura. Ikkontrolla t-temperatura tal-iwweldjar biex tevita deformazzjoni ta 'sħana żejda tat-tubu tal-istainless steel u ħsara lill-float manjetiku intern.
• Installa vent plug fil-port ta 'fuq u drain plug/valve fil-port ta' isfel. Żomm il-valv tad-drenaġġ magħluq għal kollox waqt it-tħaddim normali.

4. Assemblaġġ & Kalibrazzjoni ta 'Indikatur manjetiku

• Immonta l-ferrovija indikatur tal-aluminju fuq in-naħa ta 'barra tat-tubu prinċipali, tiżgura l-ebda estrużjoni bejn il-ferrovija u l-korp tat-tubu.
• Ikkonferma l-kolonna tal-flipping manjetika hija flessibbli. Il-komponenti flip tal-materjal PA huma adattati biss għat-temperatura tax-xogħol Inqas minn jew ugwali għal 120 grad; strixxi flip tal-aluminju japplikaw għal kundizzjonijiet ta'-temperatura għolja sa 400 grad .
• Wara l-installazzjoni kollha, injetta proċess medju bil-mod. Osserva ż-żieda tal-float u t-tqlib tal-indikatur manjetiku. Jekk id-displej jibqa' lura jew jeħel, ixxotta l-likwidu mill-port tad-drenaġġ tal-qiegħ u spezzjona l-istatus tal-float.

5. Wara t--Test tas-Sigurtà tal-Installazzjoni u Tfakkira tal-Manutenzjoni

• Wettaq test tal-pressjoni skond id-disinn PN/standard tal-Klassi; żomm il-pressjoni għal 30 minuta mingħajr tnixxija qabel l-operazzjoni formali tal-produzzjoni.
• Ittikketta l-pjanċa tal-iskala b'mod ċar għal qari konvenjenti tal-livell tal-likwidu ta 'kuljum.
• Iftaħ regolarment il-port tad-drenaġġ biex jarmi s-sediment, l-impurità u l-kondensat, u jipprevjeni l-adeżjoni tal-impurità fuq il-wiċċ tal-galleġġjant li tbiddel il-prestazzjoni tal-galleġġjabilità.

Q1: Liema differenza tal-qalba tissepara dan il-kejl tal-livell manjetiku estern minn indikaturi ġenerali tal-livell manjetiku immuntat tal-ġenb-?

A: Dan l-apparat tal-kejl tal-livell tal-likwidu manjetiku estern jadotta disinn ta 'tubu segmentat ottimizzat għal għoli ta' kejl ultra-twil sa 5500mm (estendibbli permezz ta 'splicing b'ħafna -sezzjonijiet). Jipprovdi kopertura usa 'grad ta' pressjoni minn PN16 sa PN250 u ANSI Class150–Class1500, b'float tat-titanju fakultattiv għal midja korrużiva severa. L-istruttura tal-float intern u d-disinn tal-qasma tal-indikatur estern inaqqsu t-trasferiment tas-sħana minn medju ta 'temperatura għolja- biex juri komponenti, ittejjeb ħafna l-ħajja tas-servizz taħt -40 grad ~ 400 grad kundizzjonijiet tax-xogħol.

Q2: Għaliex l-indikatur manjetiku jonqos milli jinqaleb b'mod sinkroniku mal-livell attwali tal-likwidu?

A: Hemm 4 kawżi komuni:

1. Id-devjazzjoni tal-vertikalità tal-installazzjoni hija kbira wisq, li twassal għal frizzjoni float u floating mhux lixx;
2. Id-densità medja hija inqas mill-minimu appoġġjat 0.4kg/dm³, galleġġjabilità insuffiċjenti biex issuq il-float manjetiku;
3. Is-sediment solidu jaderixxi mal-wiċċ float, u jżid il-piż ġenerali;
4. Il-kamp manjetiku qawwi estern jinterferixxi mal-akkoppjar manjetiku bejn il-float u l-indikatur. Soluzzjonijiet: Aġġusta mill-ġdid l-installazzjoni vertikali, ikkonferma d-densità medja, ixxotta regolarment l-impuritajiet tat-tank u żomm il-bogħod minn tagħmir elettromanjetiku.

Q3: Jista' dan il-kejl jirrealizza żewġ-kejl tal-interface likwidu? X'inhuma l-prerekwiżiti?

A: Iva, jappoġġja l-monitoraġġ kontinwu tal-interface likwidu-likwidu. Id-differenza tad-densità bejn is-saffi likwidi ta 'fuq u t'isfel għandha tilħaq mill-inqas 0.2kg/dm³. Jekk id-distakk tad-densità huwa iżgħar minn dan l-istandard, il-float ma jistax jifforma pożizzjonament f'saffi stabbli, li jirriżulta f'qari ta 'interface mċajpra. Il-konfigurazzjoni tal-float tat-titanju hija rakkomandata għall-kejl tal-interface tal-midja mħallta korrużiva.

Q4: Liema siegla tas-siġillar għandi nagħżel għal kundizzjonijiet tax-xogħol ta 'temperatura differenti?

A: Żewġ għażliet ta 'siġillar standard:

1. Siegla PTFE: Adattat għal temperatura medja taħt il-200 grad, prestazzjoni pendenti kontra l--korrużjoni għall-biċċa l-kbira tal-likwidi aċidi u alkali;
2. Siegla kompost tal-grafita tal-metall: Taqbel ma' proċess ta' temperatura għolja-sa 400 grad, reżistenza stabbli għall-kompressjoni taħt gradi ta' pressjoni għolja PN200–PN250 / Class900–Class1500.

Q5: L-għoli tal-kejl tat-tank tiegħi jaqbeż il-5500mm, dan il-prodott se jaħdem b'mod normali?

A: Jappoġġja medda ta 'kejl ultra-twila permezz ta' splicing multi-segment. Kull segment ta 'tubu wieħed huwa kkontrollat ​​fi ħdan 5500mm, u l-istruttura tat-twaħħil tiżgura vertikalità koassjali. Il-kejl tal-livell manjetiku estern magħqud b'ħafna sezzjonijiet personalizzati jista 'jiġi prodott skont l-għoli attwali tat-tank, mingħajr ma jaffettwa l-preċiżjoni tal-float floating u l-indikazzjoni manjetika.

Q6: Liema għażliet ta 'materjal float huma disponibbli, u kif tagħżelhom ibbażati fuq il-medju?

A: Żewġ materjali float mainstream:

1. Float ta 'l-istainless steel 316L: Cost-effettiv, żejt ġenerali tajjeb, ilma u midja kimiċi korrużivi dgħajfa;
2. Float issiġillat tat-titanju: Reżistenza superjuri għal aċidu ossidanti qawwi, klorur u salmura korrużiva, rakkomandat għal proġetti ta 'trattament kimiku, tal-baħar u tad-drenaġġ. It-tul tal-float se jkun personalizzat mill-fabbrika tagħna abbażi tal-parametru attwali tad-densità medja tiegħek.

Q7: Dan il-gauge huwa applikabbli għal tankijiet ta' reazzjoni tal-vakwu jew ta'-pressjoni baxxa?

A: Mudell standard jista 'jiflaħ stat tal-vakwu b'reżistenza minima għall-vakwu ta' 10mbar. Jekk naħdmu taħt ambjent ta 'vakwu fond fit-tul-, nistgħu ottimizzaw l-istruttura tas-siġillar tal-float u nżidu l-ħxuna tal-ħajt tat-tubu prinċipali tal-kejl fuq talba.

Q8: Kif tevita t-tnixxija fil-pożizzjoni tal-konnessjoni tal-flanġ taħt pressjoni għolja fit-tul-?

A: 3 standards ta 'installazzjoni ewlenin:

1. Uża gaskits kompluti li jaqblu mingħajr qtugħ, ħsara jew offset;
2. Issikka l-boltijiet tal-flanġ djagonalment f'diversi passi minflok issikkar wieħed-darb-;
3. Agħżel il-materjal tal-ħanek konsistenti mat-tubu prinċipali (istainless steel 304/316L) biex tevita nuqqas ta 'qbil ta' espansjoni termali taħt ċirkolazzjoni ta 'temperatura għolja.

Q9: Liema frekwenza ta 'manutenzjoni teħtieġ dan il-kejl tal-livell manjetiku estern?

A: Medju nadif normali (ilma tal-vit, żejt li jittiekel): Ixxotta s-sediment kull 3-6 xhur; Impurità għolja, skalar faċli jew medju korrużiv: Tindif tad-drenaġġ ta 'kull xahar permezz tal-port tad-drenaġġ tal-qiegħ biex jitneħħew depożiti ta' partiċelli fuq il-ħajt ta 'ġewwa tal-float u tat-tubu. L-ebda komponenti elettroniċi ġewwa l-gauge, għalhekk żero spejjeż ta 'manutenzjoni elettrika matul iċ-ċiklu tas-servizz.

Q10: Jista 'l-indikatur manjetiku flip jaħdem b'mod stabbli f'temperatura għolja ta' 400 grad?

A: L-istrixxa flip manjetika tal-liga tal-aluminju tista 'taħdem kontinwament taħt temperatura tal-proċess ta' 400 grad. Partijiet flip tal-plastik PA jappoġġjaw biss l-ambjent taħt il-120 grad, ma tagħżelx indikatur PA għal proġetti ta 'fwar ta' temperatura għolja -, żejt termali u forn tat-trasferiment tas-sħana.

Jekk qed tfittex gauges tal-livell manjetiku estern reżistenti għal temperatura għolja u pressjoni għolja għat-tagħmir tat-tank tiegħek, jekk jogħġbok ipprovdi l-kundizzjonijiet tax-xogħol speċifiċi tiegħek, id-densità medja, il-firxa tal-kejl meħtieġa u l-istandards tal-klassi tal-pressjoni. Aħna nipprovdu tqabbil preċiż tal-mudelli u servizzi ta' kwotazzjoni bl-ingrossa kost-effettivi bbażati fuq it-talbiet attwali tal-proġett tiegħek. Ikklikkja l-buttuna ta 'kuntatt hawn taħt biex tibgħat l-inkjesta tiegħek u tikseb soluzzjoni personalizzata malajr.
