Karatteristiċi
Firxa wiesgħa ta 'pressjoni tax-xogħol u firxa wiesgħa ta' temperatura tax-xogħol. Il-binarju indikatur tal-aluminju jista 'jilħaq 400 grad, u kejbils elettriċi tat-tisħin jistgħu jiġu installati b'mod fakultattiv biex jipprevjenu l-iffriżar tal-mezz, li huwa adattat għal kundizzjonijiet tax-xogħol ħorox.
Il-medju mkejjel huwa kompletament iżolat mill-parti tal-wiri tal-miter tal-livell tal-likwidu, sensur tal-livell tal-likwidu u swiċċ manjetiku; il-float huwa magħluq għal kollox (ċilindriku, tip issiġillat) biex tiġi evitata l-infiltrazzjoni tal-medju u tiġi żgurata stabbiltà fit-tul-.
Sikur u manutenzjoni-ħieles, l-ebda disinn ta 'qawwa mozzjoni ta' akkoppjar manjetiku mekkaniku pur, l-ebda riskju ta 'xrar, adattat għal żoni ta' splużjoni-(petroleum, kimika).
Swiċċ manjetiku passiv ta' -sikkina waħda- (SPST) u -sikkina doppja-waħda (SPDT) biex tirrealizza livell għoli u baxx ta' likwidu, kontroll tal-interface jew allarm. In-numru ta 'swiċċijiet manjetiċi mhuwiex limitat.
Sensor tal-livell tal-likwidu tal-iswiċċ tal-qasab mhux obbligatorju, sensor tal-livell tal-likwidu manjetostrittiv, sinjal tal-ħruġ 4 ~ 20mA (jew bi protokoll HART) biex jinkiseb kejl u kontroll remot ċentralizzat.
Mhux affettwat mill-istat fiżiku u kimiku tal-medju mkejjel, bħal kostanti dielettrika, fowm, pressjoni, temperatura, evaporazzjoni, togħlija, bżieżaq, eċċ Użati ħafna fil-kejl ta 'diversi livelli u interfaces ta' likwidi qawwija u dgħajfa, fjammabbli u splussivi, tossiċi, radjuattivi ħafna, aġitat, maħmuġin.
Kif Taħdem

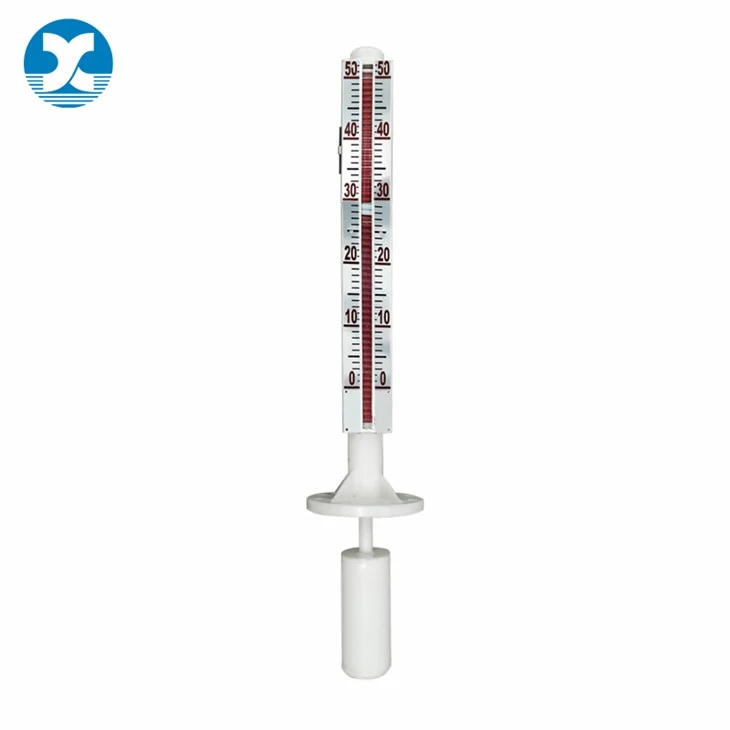

Il-kejl tal-livell manjetiku immuntat ta 'fuq jintuża għal kważi kull kejl, monitoraġġ, indikazzjoni u kontroll tal-livell b'mod affidabbli. Prodotti kontra l-korrużjoni jistgħu jkunu magħmula minn PP, PVC jew PVDF, eċċ., B'reżistenza għall-korrużjoni eċċellenti, jistgħu jifilħu pressjoni massima ta '10bar, u huma adattati għall-kejl ta' midja dgħajjef korrużivi f'firxa ta 'temperatura ta' -30 grad sa +120 grad. 160 bar u medda ta 'reżistenza għat-temperatura ta' -50 grad sa +400 grad , kapaċi li tkejjel pressjoni għolja, temperatura għolja u midja korrużiva ħafna. Il-kejl tal-livell manjetiku immuntat fuq il-quċċata għandu l-vantaġġi ta 'indikazzjoni ċara fuq il-post u kontroll mill-bogħod. Dan il-prodott jista 'jintuża b'mod wiesa' għal indikazzjoni tal-livell fuq diversi torrijiet, tankijiet, tankijiet u kontenituri sferiċi fil-pitrolju, kimiċi, farmaċewtiċi, bini tal-vapuri, industriji militari u oħrajn.
Il-miter tal-livell tal-likwidu jikkonsisti minn korp (magħmul minn tubi gwida ta 'fuq u t'isfel), panel (magħmul minn flaps żgħar manjetiċi aħmar u abjad b'żewġ -kuluri), float (magħmul minn kalamita, virga li timbotta, u float), u trasmettitur tal-livell tal-likwidu. fil-kondjuwit ta 'fuq permezz tal-virga li timbotta, li tħeġġeġ il-flap barra l-ġisem biex taqleb u tuża kuluri ħomor u bojod biex tindika l-livell tal-likwidu. Fl-istess ħin, it-trasmettitur tal-livell tal-likwidu jittrasmetti s-sinjal tal-livell tal-likwidu liċ-ċentru ta 'kontroll għall-indikazzjoni u l-kontroll tal-livell tal-likwidu, u jista' wkoll jiġi mmonitorjat b'mod ċentrali minn kompjuter.
Meta l-kontenitur ma jkunx adattat għal fetħiet tal-ġenb u l-ispazju madwar il-kontenitur huwa limitat, il-kejl tal-livell jista 'jiġi installat fuq in-naħa ta' fuq tal-kontenitur.
Adattat għal midja likwida b'viskożità għolja.
Id-direzzjoni tal-wiri tal-wiri tista 'tinbidel b'mod arbitrarju.
Applikazzjonijiet
Industrija Petrokimika
Kejl preċiż tal-livell ta 'żejt mhux raffinat u tankijiet tal-ħażna taż-żejt raffinat
Monitoraġġ tal-livell u tal-interface ta' reatturi u separaturi
Kontroll tal-livell tat-tankijiet tal-ħażna tal-gass likwifikat (LPG).
Qawwa u Enerġija
Tanbur tal-bojler: ambjent tal-fwar b'temperatura għolja (skala tal-aluminju reżistenti għal 400 grad).
Sistema ta 'desulfurization: reżistenti għad-demel likwidu ta' aċidu u alkali (kombinazzjoni 316L + PTFE)
Industriji farmaċewtiċi u tal-ikel
Proċess iġjeniku: Materjal tal-istainless steel 316L jissodisfa r-rekwiżiti tal-indafa, u s-siġilli PTFE huma reżistenti għall-isterilizzazzjoni ta '-temperatura għolja.
Industrija tat-trattament tal-ilma
Disinn reżistenti għall-korrużjoni-(float tat-titanju mhux obbligatorju)
Monitoraġġ tal-livell tal-likwidu tas-sistema tat-trattament tad-drenaġġ
Kontroll tal-livell tal-ilma tat-tank tal-ilma nadif
Sistema ta 'dożaġġ ta' aġent kimiku
Speċifikazzjonijiet
|
PN6--PN10 |
|
|
Prinċipju |
Tubi li jikkomunikaw b'float manjetiku |
|
Pożizzjoni tal-immuntar |
Quċċata tat-tank |
|
Firxa tal-kejl |
Max. 2500 mm |
|
Daqs tal-pajp |
Φ 63 x 4.7 mm Φ 63 x 3.6 mm Φ 63 x 3 mm |
|
Ħxuna tal-pajp |
Skond il-pressjoni |
|
Daqs tal-pajp Stillwell |
Min. Φ 75x 2 mm skond il-konnessjoni tal-proċess |
|
Konnessjoni tal-proċess |
Flanġ: Akbar minn jew ugwali għal DN80 (3") |
|
Konnessjoni tal-vent |
Mingħajr jew Ipplaggja R½" jew Flanġ |
|
Materjal tal-pajp |
PP\\PVC\\PVDF |
|
Materjal tal-ħanek |
L-istess bħall-materjal tal-pajp |
|
Materjal float |
PP\\PVC\\PVDF |
|
Temperatura tat-tħaddim |
PP -30 sa + 70 grad PVC -20 sa + 80 grad PVDF -30 sa + 120 grad |
|
Pressjoni tat-tħaddim |
Max.10 bar. Skond materjal u temp. |
|
Densità |
Min{0}}kg/dm³ (Skond it-tul tal-kejl) |
|
Boltijiet/Ġewż |
SS |
|
Gaskits |
Vi-ton ring sa 80 grad Gomma tas-silikon sa 120 grad |
|
Ferrovija ta' indikazzjoni |
Aluminju sa 120 grad |
|
Flap manjetiku jew kolonna |
PA sa 120 grad Aluminju sa 120 grad |
|
Skala tal-kejl |
Aluminju, SS |
|
Tipi ta 'float |
Galleġġjant li jżomm f'wiċċ l-ilma + Galleġġjant manjetiku bil-virga, Ċilindriku, Tip issiġillat |
|
Tul tal-float |
Jiddependi fuq il-firxa u d-densità |
|
PN16--PN25 |
|
|
Prinċipju |
Tubi li jikkomunikaw b'float manjetiku |
|
Pożizzjoni tal-immuntar |
Quċċata tat-tank |
|
Firxa tal-kejl |
Max. 3000 mm (Skond id-densità tal-fluwidu) |
|
Daqs tal-pajp |
Φ 60.3 x 2 mm Φ 57 x 2 mm |
|
Daqs tal-pajp Stillwell |
Min. Φ 76 x 2 mm skond il-konnessjoni tal-proċess |
|
Konnessjonijiet tal-proċess |
Flanġ: Akbar minn jew ugwali għal DN 80 (3") |
|
Konnessjonijiet tal-vent |
Mingħajr jew Ipplaggja R½" jew Flanġ |
|
Materjal tal-pajp |
304, 316L (Materjali oħra tal-pajpijiet disponibbli wkoll) |
|
Materjal tal-ħanek |
L-istess bħall-materjal tal-pajp |
|
Materjal float |
316L jew Ti |
|
Temperatura tat-tħaddim |
-50...+ 400 grad |
|
Pressjoni tat-tħaddim |
Max.16 bar\\25bar |
|
Densità |
Min{0}}kg/dm³ |
|
Boltijiet/Ġewż |
CS, SS |
|
Gaskits |
PTFE sa 100 grad Grafit tal-metall sa 400 grad |
|
Ferrovija ta' indikazzjoni |
Aluminju sa 400 grad |
|
Flap manjetiku jew kolonna |
PA sa 120 grad Aluminju sa 400 grad |
|
Skala tal-kejl |
Aluminju jew SS |
|
Tipi ta 'float |
Galleġġjant li jżomm f'wiċċ l-ilma + Galleġġjant manjetiku bil-virga, Ċilindriku, Tip issiġillat |
|
Tul tal-float |
Jiddependi fuq id-densità u l-firxa |
