Kalibrazzjoni tal-Istrument tal-Kejl tal-Livell: Gwida Sħiħa

Ħafna mill-impjanti jmexxu aktar minn tip wieħed ta 'strument ta' livell. L-istess sit jista 'jkollhomsensuri ultrasoniċi fuq tankijiet miftuħa, trasmettituri tar-radarfuq reċipjenti taħt pressjoni, ugauges tal-livell manjetiku fuq applikazzjonijiet tal-interface- u kull wieħed jiġi kkalibrat ftit differenti. Dak huwa tajjeb fuq il-karta, iżda fil-prattika hija ħafna drabi r-raġuni li l-kalibrazzjoni ssir inkonsistenti: it-tekniċi jonqsu għal kwalunkwe proċedura li jiftakru l-aħjar, u l-istrument li ma jġibx ħafna attenzjoni ġeneralment ikun dak li jmur l-aktar 'il bogħod qabel ma xi ħadd jinduna.

Din il-gwida tiġbed it-tliet teknoloġiji ta' kejl tal-livell l-aktar komuni - ultrasoniku, tar-radar, u manjetiku - f'referenza waħda. Tkopri dak li kull wieħed għandu komuni, fejn il-passi tal-kalibrazzjoni jvarjaw, u kif tinbena rutina ta 'manutenzjoni li ma tiddependix fuq il-memorja ta' tekniku wieħed. Jekk għandek bżonn il-proċedura pass-b'-pass sħiħ għal tip ta' strument speċifiku, aħna ngħaqadna mal-gwidi dettaljati f'kull taqsima.

Għaliex Strateġija ta' Kalibrazzjoni Tkun Materja, Mhux Sempliċement Proċedura ta' Kalibrazzjoni

Individwalment, il-kalibrar ta 'sensur wieħed huwa sempliċi. Il-problema aktar diffiċli tidher fil-livell tal-impjant: bi tużżana jew aktar strumenti fi tliet teknoloġiji differenti, intervalli ta 'kalibrazzjoni inkonsistenti u proċeduri mhux dokumentati huma dak li fil-fatt jikkawżaw diskrepanzi fl-inventarju, allarmi foloz, u spezzjonijiet mhux ippjanati. Strateġija - intervalli standard skont il-kritiċità, format ta' dokumentazzjoni kondiviż, u fehim komuni ta' kif jidher "tajjeb" għal kull teknoloġija - huma importanti aktar minn kwalunkwe kalibrazzjoni waħda li ssir perfettament.

Teknoloġiji tal-Kejl tal-Livell f'daqqa t'għajn

Qabel ma tidħol fl-ispeċifiċitajiet tal-kalibrazzjoni, tgħin biex tkun taf x'qed jitkejjel fil-fatt u għaliex il-proċedura tvarja.

Il-linja komuni: kull waħda minn dawn it-teknoloġiji teħtieġ referenza żero definita u referenza definita fuq skala sħiħa-. Id-differenza hija f'dak li jiġġenera s-sinjal u dak li jista 'jinterferixxi miegħu.

Kalibrazzjoni tal-Gauge tal-Livell Ultrasoniku

Il-kalibrazzjoni ultrasonika tiffoka fuq l-issettjar tad-distanzi żero (vojta) u span (sħaħ), imbagħad tivverifika kontra referenza indipendenti fi ftit punti intermedji. Il-varjabbli prinċipali li trid timmaniġġja hija l-mogħdija akustika - kull ħaġa li tfixkel il-wiċċ (fowm, taqlib) jew timblokka r-raġġ (ostruzzjonijiet interni) se tarmi l-qari anke meta ż-żero u l-firxa jkunu ssettjati b'mod korrett.

Aqra l-proċedura sħiħa: Kif Tikkalibra Gauge tal-Livell Ultrasoniku- tkopri kalibrazzjoni niexfa vs imxarrba, konsiderazzjonijiet ta'-faxxa mejta, kumpens ambjentali, u eżempju fuq il-post ta' kwistjoni ta' drift relatata mal-fowm-li dehret problema ta' kalibrazzjoni iżda ma kinitx.

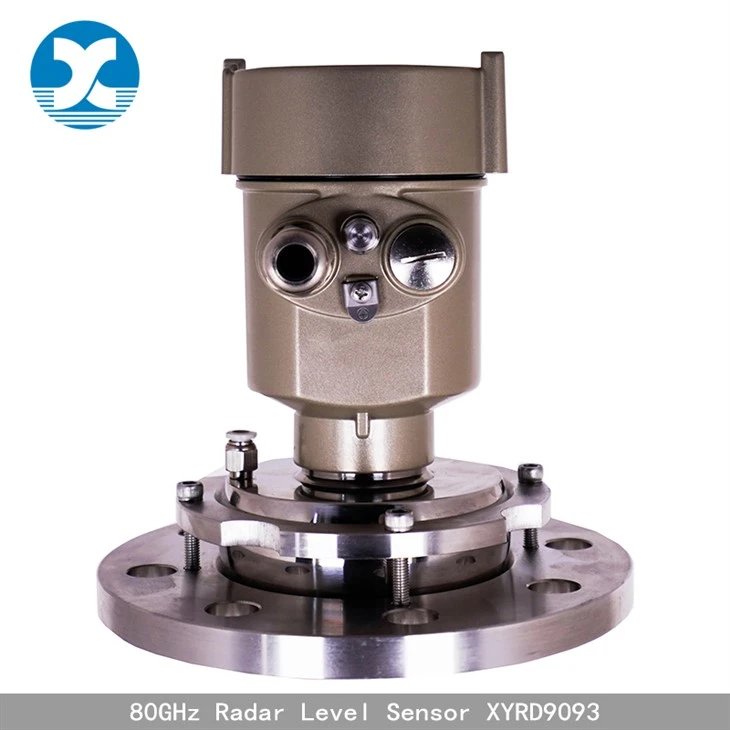

Kalibrazzjoni tas-Sensor tal-Livell tar-Radar

Il-kalibrazzjoni tar-radar issegwi l-istess loġika żero/span bħall-ultrasoniku, iżda b'varjabbli wieħed miżjud: il-kostanti dielettrika tal-mezz tal-proċess. Minħabba li l-miżuri tar-radar permezz ta 'riflessjoni elettromanjetika aktar milli ħoss, midja li tirrifletti dgħajjef - idrokarburi ħfief, gassijiet likwifikati, likwidi ta' konduttività baxxa -{3}} jirritorna eku aktar dgħajfa, u t-trasmettitur jeħtieġ li jkun jaf il-valur dielettriku tal-mezz biex jinterpreta dak l-eku b'mod korrett.

Passi tipiċi tal-kalibrazzjoni:

• Ikkonferma distanzi ta' referenza vojta u sħiħamit-tpinġija tal-bastiment, l-istess bħal ultrasoniku - imkejjel mill-wiċċ tal-antenna sal-iktar punti baxxi u għoljin fil-medda tal-kejl.
• Daħħal il-kostanti dielettrikagħall-mezz tal-proċess, jekk it-trasmettitur jappoġġjaha. Ħafna mill-manifatturi jippubblikaw tabelli ta 'referenza; is-suppożizzjoni ta' dan il-valur hija waħda mill-aktar kawżi komuni ta' preċiżjoni fqira fuq midja dielettrika baxxa-.
• Kalibrazzjoni niexfajuża mira ta 'referenza (pjanċa metallika ċatta, tipikament mill-inqas metru kwadru) pożizzjonata fid-distanzi vojta u sħaħ magħrufa, bl-antenna miżmuma perpendikolari magħha.
• Kalibrazzjoni mxarrbajimla l-bastiment għal livelli magħrufa u jaġġusta l-output biex jaqbel ma' - meħtieġ meta l-ostruzzjonijiet interni jiġġeneraw eki foloz li jeħtieġ li jiġu mmappjati u ffiltrati.
• Immappjar ta'-eku falz, kultant imsejħa "kurva eku" jew "kurva vojta", tirreġistra r-riflessjonijiet minn strutturi interni fissi (aġitaturi, żennuni, slielem) sabiex is-softwer tat-trasmettitur ikun jista 'jinjorahom waqt it-tħaddim normali.
• Ivverifika f'livelli intermedji, mhux biss l-endpoints - partikolarment importanti fuq bastimenti b'saqaf mhux-ċatt jew interni angolati, li jistgħu jgħawġu l-qari kważi sħiħ.

Ir-radar għandu t-tendenza li jirrikjedi inqas kalibrazzjoni mill-ġdid maż-żmien milli ultrasoniku, peress li mhuwiex affettwat mit-temperatura-bidliet fil-veloċità tal-ħoss. Hija triq ta' aġġornament komuni għal applikazzjonijiet fejn l-ultrasoniku tissielet - fwar qawwi, fowm, jew trab - peress li l-mewġ elettromanjetiku ma jiġix attenwat b'dawk il-kundizzjonijiet bl-istess mod kif inhuma l-mewġ tal-ħoss.

Kalibrazzjoni tal-Gauge tal-Livell Manjetiku

Il-gauges tal-livell manjetiku jaħdmu b'mod differenti mit-tnejn l-oħra. L-indikatur viżwali - kolonna ta 'bnadar manjetiċi maqluba - isegwi l-pożizzjoni fiżika ta' galleġġjant u ġeneralment ma jeħtieġx kalibrazzjoni fl-istess sens; m'hemm l-ebda proċessar tas-sinjali biex taġġusta. Dak li jeħtieġ attenzjoni huwa l-allinjament tal-iskalau, fejn trasmettitur huwa mwaħħal mal-gauge, kalibrazzjoni tal-output ta' dak it-trasmettitur.

Verifiki u proċedura tipiċi:

• Ivverifika li l-gravità speċifika tal-float taqbel mal-mezz tal-proċess.Float ta' daqs għal densità ħażina se jsuq fil-pożizzjoni ħażina anke jekk kull ħaġa oħra tkun installata b'mod korrett - din hija kwistjoni ta' speċifikazzjoni, mhux xi ħaġa li tista' tirranġa billi taġġusta l-iskala.
• Iċċekkja l-moviment liberu tal-floatfil-kamra tal-gwida. Kwalunkwe teħel, ikkawżat minn debris, korrużjoni, jew kamra milwija, se tidher bħala qari tal-livell li jibqa 'lura jew ma jiċċaqlaq xejn.
• Allinja l-iskalabl-użu tal-proċedura ta ' korrezzjoni tal-manifattur, li tipikament kont għall-offset bejn il-linja ċentrali tal-kalamita tal-float u l-bażi tal-float.
• Jekk jitwaħħal trasmettitur manjetostrittiv jew tal-qasab-katina, wettaq kalibrazzjoni ta 'żero/span standard fuq dak it-trasmettitur: mexxi l-float għar-referenza ta' 0%, ikkonferma jew ittrimmja l-output, imbagħad irrepeti f'100%.
• Salib-iċċekkja l-kolonna viżwali mal-output tat-trasmettiturperjodikament - nuqqas ta 'qbil bejn it-tnejn normalment jindika drift tal-kalibrazzjoni tat-trasmettitur aktar milli problema ta' float mekkaniku, peress li l-indikazzjoni viżwali nnifisha m'għandha l-ebda elettronika biex timxi.
• Spezzjona għal interferenza manjetikajekk il-qari jidher konsistentement off - kampi manjetiċi esterni qawwija ħdejn il-kamra jistgħu jaffettwaw ir-rispons tal-bandiera, għalkemm dan mhux komuni f'installazzjonijiet tipiċi.

Minħabba li l-indikazzjoni viżwali tal-qalba hija mekkanika aktar milli elettronika, il-kejl tal-livell manjetiku għandhom it-tendenza li jżommu l-eżattezza tagħhom fuq perjodi twal b'intervent minimu - il-piż ewlieni tal-manutenzjoni huwa fuq il-kamra tal-float u, fejn imwaħħal, it-trasmettitur.

Kalibrazzjoni Niexfa vs Kalibrazzjoni Imxarrab: L-Istess Għażla, Kull Teknoloġija

Irrispettivament minn liema strument qed taħdem, tapplika l-istess deċiżjoni fundamentali: ikkalibra bl-użu ta' distanzi ta' referenza magħrufa (niexef) jew ikkalibra kontra bastiment mimli attwali (imxarrab).

• Kalibrazzjoni niexfahija aktar mgħaġġla u ma teħtieġx li tieħu bastiment offline jew timla għal livelli speċifiċi. Huwa d-default għall-monitoraġġ tal-proċess ġenerali fejn marġini żgħir ta 'żball huwa aċċettabbli.
• Kalibrazzjoni mxarrbajikkunsidra l-imġieba reali ġewwa dak il-bastiment speċifiku - ostakli interni, ġeometrija mhux-standard, proprjetajiet medji attwali - u hija l-għażla t-tajba għat-trasferiment tal-kustodja, rappurtar regolatorju, jew kwalunkwe applikazzjoni fejn l-ispiża li tkun ħażina tegħleb l-ispiża tal-ħin ta' setup addizzjonali.

A triq tan-nofs raġonevoli, użata ħafna drabi fil-prattika: nixxef-ikkalibra mal-ikkummissjonar billi tuża tpinġijiet preċiżi, imbagħad ivverifika b'kontroll wieħed imxarrab kontra dip tape jew qari tal-ħġieġ tal-vista qabel l-istrument jidħol fis-servizz sħiħ.

Eżempju tal-Qasam: L-Istess Sintomu, Tliet Kawżi Għeruq Differenti

Faċilità ta 'proċessar li tmexxi t-tliet tipi ta' strumenti madwar bastimenti differenti ladarba ntraċċat ilment rikorrenti "il-qari tal-livell ma jaqbilx mat-tank" lura għal tliet kawżi mhux relatati fuq tliet sensuri differenti, kollha rrappurtati fl-istess ġimgħa.

Fuq is-sensor ultrasoniku, il-kawża kienet saff tal-fowm li jħawwad l-eku - diġà kopert fil-gwida ultrasonika marbuta hawn fuq. Fuq l-unità tar-radar, il-kawża kienet issettjar kostanti dielettriku nieqes; kien tħalla f'valur default xieraq għall-ilma, iżda l-mezz attwali kien solvent ħafna inqas li jirrifletti, idgħajjef l-eku u jintroduċi ħoss qrib it-tarf baxx tal-medda. Fuq il-gauge tal-livell manjetiku, il-galleġġjant innifsu kien il-problema - galleġġjant ta 'sostituzzjoni installat waqt tiswija preċedenti kellu l-klassifikazzjoni tal-gravità speċifika ħażina għall-mezz tal-proċess, għalhekk kien qed isuq aktar baxx milli suppost, irrispettivament minn kemm l-iskala kienet allinjata sew.

L-ebda wieħed mit-tlieta ma kien iffissat permezz ta '"rikalibrazzjoni" fis-sens ġeneriku. Kull fehim meħtieġ fuq xiex tiddependi dik it-teknoloġija speċifika biex jipproduċi qari preċiż fl-ewwel lok. Dak hu l-argument prattiku biex il-kalibrazzjoni tiġi ttrattata bħala għarfien speċifiku ta' strument-aktar milli lista ta' kontroll universali waħda.

Kemm-il darba Kull Tip ta' Strument Għandu jiġi Ikkalibrat mill-ġdid?

L-intervalli-speċifikati mill-manifattur għandhom dejjem jegħlbu l-gwida ġenerali fejn ikunu aktar konservattivi, partikolarment għal kwalunkwe strument li jalimenta sistema strumentata ta' sikurezza-.

Żbalji Komuni Li Maqtugħin Fit-Tliet Teknoloġiji

It-trattament ta' kull diskrepanza bħala problema ta' kalibrazzjoni.Kif juri l-eżempju tal-qasam, l-iffissar spiss ikun setting ta' konfigurazzjoni, komponent mekkaniku, jew kundizzjoni ta' proċess - mhux il-valuri żero/span infushom.

Taqbeż id-dokumentazzjoni.Tkun xi tkun it-teknoloġija involuta, rekord ta 'kalibrazzjoni li jgħid biss "kalibrat, OK" huwa qrib inutli biex isib xejriet ta' drift. Irreġistra l-metodu ta’ referenza, il-kundizzjonijiet ambjentali, u l-valuri ta’ qabel/wara kull darba.

Jekk wieħed jassumi li s-settings tal-fabbrika huma finali.Kull strument jintbagħat b'konfigurazzjoni default li tista' ma taqbilx mal-ġeometrija speċifika tal-bastiment jew il-mezz tal-proċess tiegħek. Il-verifika ta' dik il-konfigurazzjoni waqt l-ikkummissjonar - mhux biss wara li tidher problema - tipprevjeni ħafna mill-kwistjonijiet koperti f'din il-gwida.

Intervalli inkonsistenti f'livelli ta' riskju simili.Jekk applikazzjoni ta' trasferiment ta' kustodja-fuq teknoloġija waħda tiġi ċċekkjata kull tliet xhur, applikazzjoni ugwalment kritika fuq teknoloġija differenti fl-istess sit għandha tkun fuq skeda komparabbli, mhux titħalla għal dak li jkun ġie ffissat il-kuntrattur oriġinali li kkummissjona.

Bini ta' Programm Sempliċi ta' Kalibrazzjoni

Għal sit li jħaddem tipi ta’ strumenti mħallta, programm li jista’ jaħdem normalment ikollu tliet partijiet:

• Saff ta' kritika għal kull strument ta' livell- trasferiment/sigurtà tal-kustodja, proċess standard, u mhux-kritiku - b'intervall definit għal kull saff, applikat b'mod konsistenti irrispettivament mit-teknoloġija.
• Format ta' rekord ta' kalibrazzjoni kondiviż, sabiex min jiġbed l-istorja tal-manutenzjoni aktar tard jista 'jqabbel l-istrumenti ħdejn xulxin minflok jinterpreta tliet konvenzjonijiet ta' qtugħ differenti.
• Lista ta' kontroll qasira speċifika ta' teknoloġija-għal kull tip ta' strument - miġbud mis-sezzjonijiet ta' hawn fuq - sabiex it-tekniċi ma jkunux qed jiddependu fuq il-memorja jew japplikaw mentalità ultrasonika għal gauge manjetiku.

Xejn minn dan ma jeħtieġ softwer speċjali jew baġit kbir. Spreadsheet kondiviża bit-tliet listi ta' kontroll mehmuża tkopri l-biċċa l-kbira tal-operazzjonijiet ta' daqs żgħir--nofs-b'mod adegwat; siti akbar b'għexieren ta 'strumenti tipikament jingħalqu dan fis-CMMS eżistenti tagħhom.

Ħsibijiet Finali

Il-gauges tal-livell ultrasoniku, tar-radar u manjetiku jsolvu l-istess problema bażika fi tliet modi differenti, u dik id-differenza hija importanti aktar fil-ħin tal-kalibrazzjoni milli l-biċċa l-kbira tal-iskedi ta 'manutenzjoni jammontaw għalihom. L-istandardizzazzjoni tal-intervalli u d-dokumentazzjoni madwar is-sit hija utli, iżda m'għandhiex tiskarta l-fatt li kull teknoloġija għandha l-modi ta 'falliment tagħha stess - fowm fuq ultrasoniku, diskrepanzi dielettriċi fuq ir-radar, żbalji fl-ispeċifikazzjoni tal-float fuq gauges manjetiċi. Li tkun taf liema waħda qed tittratta, u dak l-istrument speċifiku fil-fatt jiddependi fuq għall-eżattezza, huwa dak li jifred soluzzjoni ta 'malajr minn sejħa ta' servizz ripetuta.

Referenzi

• Strument Society of America (ISA) - gwida ġenerali dwar l-istrumentazzjoni tal-kejl tal-livell u l-prattiki tal-kalibrazzjoni.
• Istitut Amerikan tal-Pitrolju,Manwal tal-Istandards tal-Kejl taż-Żejt, Kapitolu 3 - prinċipji tal-kejl tat-tank u l-kejl tal-livell.
• Data ta' referenza - tal-Istitut Nazzjonali tal-Istandards u t-Teknoloġija (NIST) dwar il-veloċità tal-ħoss fl-arja u d-dipendenza tiegħu fuq it-temperatura.
• Dokumentazzjoni teknika tal-manifattur għal strumenti tal-livell ultrasoniku, tar-radar u manjetiku - dead-faxxa, kostanti dielettrika, u referenzi tal-ispeċifikazzjoni tal-float.
