Speċifikazzjonijiet
|
Firxa tal-kejl |
Ilma (20 grad) (1 sa 200000) L/h Arja (20 grad, 0.1013MPa) (0.03 sa 3000) m³/h |
|
Proporzjon tal-firxa |
Tip standard 10:1, tip speċjali 20:1 |
|
Eżattezza |
Tip standard 1.5 grad, tip speċjali 1.0 grad, tip ta 'gass 1.5 grad |
|
Pressjoni |
Tip standard: DN15 sa DN50 Inqas minn jew ugwali għal 4.0MPa, DN80 sa DN200 Inqas minn jew ugwali għal 1.6MPa Tip speċjali: DN15 sa DN50 Inqas minn jew ugwali għal 32MPa, DN80 sa DN200 Inqas minn jew ugwali għal 16MPa Il-klassifikazzjoni tal-pressjoni tal-ġakketta hija 1.6MPa. |
|
Konnessjoni tal-proċess |
Tip ta 'flanġ, tip ta' morsa sanitarja, tip ta 'ħajt standard, tip ta' ħajt sanitarju, tip speċjali, skont ir-rekwiżiti tal-utent jew ipprovdut mill-utent. |
|
Konnessjoni tal-klipp |
Tip standard: Konnessjoni tal-flanġ HG20592 DN15/PN1.6MPa |
|
Temperatura medja |
Tip standard: -20 grad sa +120 grad; PTFE: 0 grad sa 80 grad; Tip ta 'temperatura għolja: 120 grad sa 450 grad (tip ta' prova ta 'splużjoni -400 grad); Tip ta 'temperatura baxxa: -196 grad sa -20 grad |
|
Temperatura ambjentali |
Tip ta 'trasmissjoni mill-bogħod: -30 grad sa +80 grad; Tip ta 'pointer lokali: -40 grad sa +100 grad ; Tip intrinsikament sigur u ta'-splużjoni: -40 grad sa +60 grad |
|
Konnettur tal-kejbil |
Il-ħajt intern M20 * 1.5 u l-ħajt intern M16 * 1.5 huma disponibbli b'konnetturi tal-avjazzjoni fakultattivi. |
|
Provvista ta' enerġija |
Tip standard: 24VDC żewġ -wajers (4 sa 20)mA (12VDC sa 32VDC) Tip ta' allarm: 24VDC multi-wire (4 sa 20)mA (12VDC sa 32VDC) Tip AC: (100 sa 240) VAC 50Hz sa 60Hz Tip ta 'batterija: batterija tal-litju 3.6V@9AH, tista' tintuża kontinwament għal tliet snin |
|
Karatteristiċi tat-tagħbija |
RLmax=600Ω Tip intrinsikament sigur: 500Ω |
|
Ħruġ ta' allarm |
Allarm tal-fluss istantanju b'limiti ta 'fuq u ta' isfel, iżolament tas-sinjal tal-optocoupler output tat-transistor Darlington (provvista ta 'enerġija interna 24VDC, kurrent massimu 8mA, provvista ta' enerġija esterna 250mA@36VDC). Tip ta 'allarm lokali: limitu ta' fuq u t'isfel jew allarm ta 'fluss istantanju ta' limitu ta 'fuq u t'isfel. Allarm tal-iswiċċ tal-qasab (kapaċità ta 'kuntatt 1A@30VDC), li jista' jintgħażel miftuħ/normalment magħluq. Firxa massima ta '60% għal allarmi ta' limitu ta 'fuq u ta' isfel, intervall minimu ta '10% għal allarmi ta' limitu ta 'fuq u t'isfel. |
|
Output tal-polz |
L-output tal-polz akkumulat huwa output tat-transistor Darlington iżolat tal-optocoupler-(intern 24VDC, kurrent massimu 8mA). |
|
Klassi ta' Protezzjoni |
IP65 |
|
Klassi ta'-splużjoni |
Tip intrinsikament sigur: Exia II CT2 ~ T6 Gb Tip ta'-splużjoni: Exd II CT6 Gb |
|
Parametri intrinsiċi tas-sigurtà |
Ui Inqas minn jew ugwali għal 28V li Inqas minn jew ugwali għal 100mA Pi Inqas minn jew ugwali għal 0.7W Ci Inqas minn jew ugwali għal 0.021μF Li≈0mH |
|
Għoli tal-installazzjoni tal-istrument |
Id-dimensjoni taċ-ċentru tal-installazzjoni bil-kamin DN10 hija 125mm. L-għoli vertikali tat-tip standard DN15 sa 200 huwa 250mm. L-għoli tal-istrument tat-tip ta' pressjoni -għoli bi pressjoni akbar minn 6.3MPa sa 10MPa u dijametru akbar minn jew ugwali għal DN80 huwa 300mm. |
|
viskożità medja |
DN15:η<5mPa.s(S15.0~S15.3)η<30mPa.s(S15.4~S15.10) DN25:η<250mPa.s DN50~DN200:η<300mPa.s |
|
Dijametru |
Kodiċi float tas-segment tal-fluss |
Ilma (L/h) |
Arja |
Tabella tat-telf tal-pressjoni għal strutturi differenti (kPa) |
||||||
|
Materjal 304 316L Ti Hc |
Materjal PTFE |
m³/h (latm ta' 20 grad) |
Standard |
'l isfel ġewwa, 'il fuq orizzontali barra |
stroke orizzontali 'l isfel fi; stroke orizzontali 'l fuq barra |
Xellug ġewwa, dritt barra; Dritt ġewwa, xellug barra |
Rebbiegħa orizzontali |
Fuq u 'l isfel |
||
|
DN15 |
0 |
10 |
0.3 |
6.8 |
10.8 |
16.8 |
22.8 |
|||
|
1 |
16 |
0.5 |
6.8 |
10.8 |
16.8 |
22.8 |
||||
|
2 |
14 |
16 |
0.7 |
6.8 |
10.8 |
16.8 |
22.8 |
16 |
14 |
|
|
3 |
40 |
25 |
1.2 |
6.8 |
10.8 |
16.8 |
22.8 |
19.5 |
17.8 |
|
|
4 |
63 |
40 |
1.8 |
7 |
11 |
17 |
23 |
20.4 |
18 |
|
|
5 |
100 |
60 |
3 |
7.2 |
11.2 |
17.2 |
23.2 |
|||
|
6 |
160 |
100 |
4.8 |
7.8 |
11.8 |
17.8 |
23.8 |
22.5 |
20 |
|
|
7 |
250 |
160 |
7 |
9 |
13 |
19 |
25 |
25 |
22 |
|
|
8 |
400 |
250 |
12 |
12 |
16 |
22 |
28 |
32.5 |
29 |
|
|
9 |
630 |
400 |
18 |
13 |
17 |
23 |
29 |
45 |
41 |
|
|
10 |
1000 |
30 |
16 |
20 |
26 |
32 |
59 |
50 |
||
|
DN25 |
0 |
300 |
14 |
3.8 |
7.8 |
13.8 |
19.8 |
|||
|
1 |
630 |
400 |
21 |
3.8 |
7.8 |
13.8 |
19.8 |
|||
|
2 |
1000 |
630 |
30 |
4.2 |
8.2 |
14.2 |
20.2 |
11 |
9.7 |
|
|
3 |
1600 |
1000 |
48 |
5.7 |
9.7 |
15.7 |
21.7 |
11 |
9.7 |
|
|
4 |
2500 |
1600 |
70 |
6 |
10 |
16 |
22 |
12 |
10.5 |
|
|
5 |
3200 |
100 |
6.6 |
10.6 |
16.6 |
22.6 |
12 |
10.5 |
||
|
6 |
4000 |
2000 |
130 |
7.8 |
11.8 |
17.8 |
23.8 |
14.5 |
11.5 |
|
|
7 |
5000 |
2500 |
150 |
8.8 |
12.8 |
18.8 |
24.8 |
14.5 |
11.5 |
|
|
8 |
6300 |
3200 |
180 |
10.3 |
14.3 |
20.3 |
26.3 |
21.7 |
17.2 |
|
|
9 |
10000 |
16 |
20 |
26 |
32 |
24 |
19.5 |
|||
|
DN50 |
0 |
4000 |
130 |
4.2 |
8.2 |
14.2 |
20.2 |
|||
|
1 |
6300 |
4000 |
180 |
4.7 |
8.7 |
14.7 |
20.7 |
24 |
22 |
|
|
2 |
10000 |
6300 |
300 |
6 |
10 |
16 |
22 |
24 |
22 |
|
|
3 |
16000 |
10000 |
500 |
6 |
10 |
16 |
22 |
24 |
22 |
|
|
4 |
20000 |
16000 |
600 |
6.5 |
10.5 |
16.5 |
22.5 |
30 |
26 |
|
|
5 |
25000 |
700 |
7 |
11 |
17 |
23 |
42 |
40 |
||
|
DN80 |
0 |
10000 |
6 |
10 |
16 |
22 |
13 |
11 |
||
|
1 |
16000 |
500 |
6.8 |
10.8 |
16.8 |
22.8 |
16 |
14.5 |
||
|
2 |
25000 |
16000 |
700 |
7 |
11 |
17 |
23 |
18 |
15 |
|
|
3 |
40000 |
25000 |
1200 |
13 |
17 |
23 |
29 |
23 |
21 |
|
|
4 |
63000 |
40000 |
1800 |
15 |
19 |
25 |
31 |
32 |
29 |
|
|
DN100 |
0 |
40000 |
1200 |
6.5 |
10.5 |
16.5 |
22.5 |
24 |
26 |
|
|
1 |
63000 |
40000 |
1800 |
6.5 |
10.5 |
16.5 |
22.5 |
25 |
27 |
|
|
2 |
80000 |
60000 |
2500 |
20 |
24 |
30 |
36 |
26 |
31.5 |
|
|
3 |
100000 |
3000 |
22 |
26 |
32 |
38 |
30 |
38 |
||
|
DN150 |
0 |
80000 |
2500 |
22 |
26 |
32 |
38 |
35 |
41 |
|
|
1 |
100000 |
3000 |
50 |
54 |
55 |
60 |
55 |
56 |
||
|
2 |
150000 |
60 |
58 |
58 |
62 |
60 |
60 |
|||
|
DN200 |
0 |
150000 |
*Tip speċjali |
50 |
54 |
60 |
66 |
65 |
61 |
|
|
1 |
200000 |
70 |
80 |
80 |
85 |
70 |
70 |
|||
Karatteristiċi
1. Jutilizza teknoloġija ta 'tubu koniku b'ħafna -segmenti, li tagħmel l-arloġġ aktar lineari.
2. Sistema ta 'indikazzjoni doppja biex tissodisfa l-ħtiġijiet tal-utenti f'kundizzjonijiet tax-xogħol differenti.
3. Il-pannell juża dial ta 'l-aluminju b'indikatur mekkaniku ta' pointer twil, li jirriżulta f'pannell aktar estetiku pjaċir. Hija turi wirja diġitali LCD retroilluminata b'-qawwa baxxa,-veduta sħiħa, doppja-li tista' simultanjament turi fluss istantanju, fluss kumulattiv, u dewmien korrispondenti.
4. Mgħammar b'sistema manjetika ta 'damping biex tnaqqas b'mod effettiv il-jitter tal-pointer.
5. Żid apparat ta 'kumpens ta' interferenza ġeomanjetika biex tingħeleb b'mod effettiv l-influwenza tal-kamp ġeomanjetiku fuq l-istrument.
6. Adattat għall-kejl ta 'rati ta' fluss żgħar ta 'diversi midja.
7. Struttura sempliċi u installazzjoni faċli.
Kif Taħdem
Il-prodott jikkonsisti prinċipalment f'żewġ partijiet: tubu tal-kejl u indikatur. It-tubu tal-kejl jinkludi komponenti bħal tubu koniku jew pjanċa orifiċju, gwida, tapp, u float, filwaqt li l-indikatur jinkludi komponenti bħal sistema ta 'follower manjetiku, labra gradwata, dial, u bord ta' ċirkwit (għal trasmissjoni remota).
Meta l-medju mkejjel jiċċirkola minn isfel għal fuq mit-tubu tal-kejl, tiġi ġġenerata differenza ta 'pressjoni fit-truf ta' fuq u t'isfel tal-float, u toħloq forza 'l fuq. Meta l-forza 'l fuq fuq il-galleġġjant tkun akbar mill-piż tal-galleġġjant mgħaddas fil-fluwidu, il-galleġġjant jogħla, iż-żona tal-vojt annulari tiżdied kif xieraq, il-veloċità tal-fluss fid-distakk annulari tonqos malajr, id-differenza fil-pressjoni bejn it-truf ta' fuq u t'isfel tal-galleġġjant tonqos, u l-forza 'l fuq li taġixxi fuq il-galleġġjant tonqos kif xieraq sakemm il-forza tal-float tonqos b'mod xieraq. il-fluwidu. F'dan il-punt, il-float jistabbilizza f'ċerta pożizzjoni, u l-għoli tal-pożizzjoni tal-float jikkorrispondi għar-rata tal-fluss tal-medju mkejjel.
Il-galleġġjant għandu kalamita mibnija-in, u l-kamp manjetiku jinbidel hekk kif il-galleġġjant jiċċaqlaq 'il fuq u 'l isfel mal-medju. Il-kalamita follower imwaħħla fuq ix-xaft tal-pointer fl-indikatur hija akkoppjata mal-kalamita ġewwa l-float, li jmexxi l-pointer u l-kalamita sensing biex iduru. Il-fluss istantanju lokali indikat mill-pointer fuq l-arloġġ huwa kkonvertit f'sinjal elettriku mis-sensor manjetiku, u wara li jiġi pproċessat miċ-ċirkwit, jintwerew il-fluss istantanju u l-fluss kumulattiv.
Applikazzjonijiet

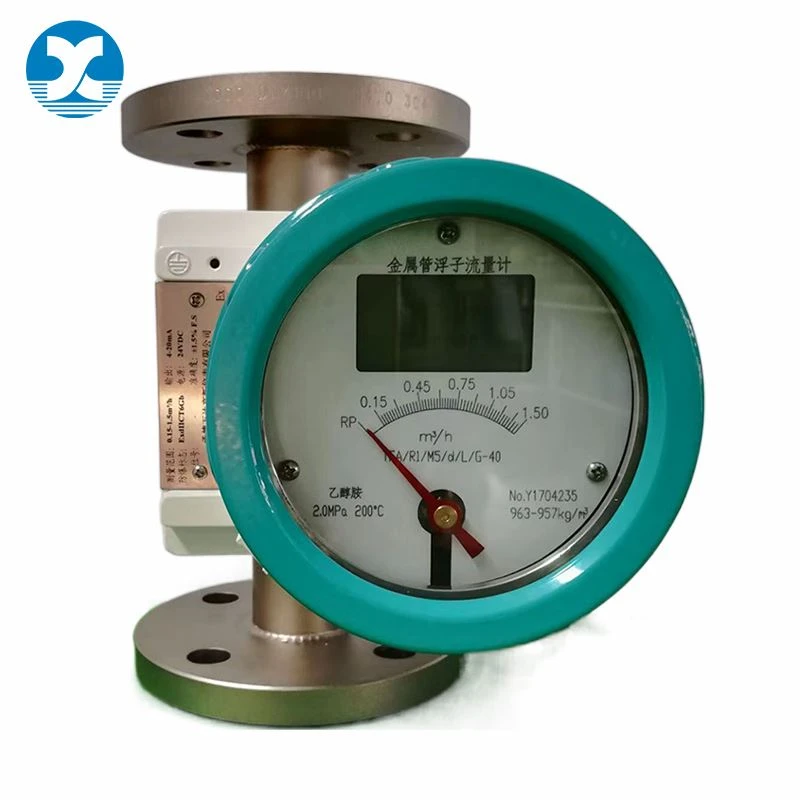

Il-miters tal-fluss float tubu tal-metall huma miter tal-fluss ta 'żona varjabbli użat b'mod komuni fil-kontroll tal-awtomazzjoni industrijali. Huma kkaratterizzati mid-daqs żgħir tagħhom, firxa wiesgħa ta 'skoperta, u faċilità ta' użu. Jistgħu jintużaw biex ikejlu r-rata tal-fluss ta' likwidi, gassijiet, u fwar, u huma partikolarment adattati għall-kejl tar-rata tal-fluss ta' medja ta'-veloċità baxxa, fluss-baxxa, -temperatura għolja,-pressjoni għolja, korrużivi ħafna, konduttivi jew mhux-konduttivi.
Din is-serje ta 'flowmeters float tubu tal-metall tikkonforma mal-istandard nazzjonali JB/T 6844-2015, u l-verifika tal-fabbrika tagħha tikkonforma mal-verifika JJG257-2007.
Dan il-prodott ġie spezzjonat u approvat minn aġenzija ta' spezzjoni ta' kwalità ta' prova ta' splużjoni nominata nazzjonalment u jissodisfa r-rekwiżiti rilevanti tal-istandards GB3836.1-2010, GB3836.2-2010, GB3836.4-2010, u GB3836.20-2010. L-immarkar kontra l-isplużjoni tiegħu huma: Flameproof Exd II CT2-T6Gb, Intrinsikament sigur Exia II CT6 Gb.
