Gauge tal-Livell Ultrasoniku vs Radar: Differenzi Ewlenin u Gwida Prattika tal-Għażla

Kejl tal-livell mingħajr-kuntatthija s-soluzzjoni ppreferuta għall-biċċa l-kbira tal-applikazzjonijiet tat-tankijiet industrijali, li telimina l-korrużjoni tas-sonda, il-kontaminazzjoni tal-midja, u l-ħtieġa għal manutenzjoni frekwenti tal-parti mxarrba-. Għall-inġiniera tal-pjanti u t-timijiet tal-akkwist, gauges ultrasoniċi u tar-radar huma ż-żewġ għażliet l-aktar komuni. It-tnejn jinstallaw sempliċement fuq tank tops, jeħtieġu setup minimu bil-quddiem, u joħorġu sinjali standard 4-20mA kompatibbli mas-sistemi mainstream PLC u DCS kollha.

Fuq il-karta, dawn iż-żewġ apparati jidhru kważi interkambjabbli. Iżda fl-operazzjoni attwali fuq il-post, id-differenza fil-prestazzjoni hija sostanzjali. Il-biċċa l-kbira tal-kwistjonijiet tal-istrumentazzjoni tas-sit jirriżultaw minn għażla mhux xierqa tat-teknoloġija, mhux minn difetti tal-prodott. It-timijiet ħafna drabi jagħżlu ultrasoniku għall-ispiża bil-quddiem aktar baxxa, biss biex jiffaċċjaw qari instabbli, rikalibrazzjoni ripetuta, waqfien mhux ippjanat u sostituzzjoni prematura tal-istrumenti. Bil-maqlub, l-ispeċifikazzjoni ta' radar bi prezz għoli-għoli għal tankijiet tal-ilma atmosferiċi bażiċi taħli l-baġit b'benefiċċji ta' prestazzjoni żero.

Il-qalba tal-għażla korretta tinsab fit-tqabbil tal-prinċipji fiżiċi tal-istrument ma' kundizzjonijiet reali tal-proċess-post, mhux biss it-tqabbil tat-tikketti tal-prezz. Din il-gwida tkisser id-differenzi operattivi fundamentali bejn gauges tal-livell ultrasoniku u tar-radar, tiġbor fil-qosor il-vantaġġi u l-iżvantaġġi tal-qasam rispettivi tagħhom, u taqsam regoli prattiċi tal-għażla raffinati minn debugging ta 'sit industrijali u validazzjoni tal-proġett. Jgħin lit-timijiet tekniċi u ta' akkwist jevitaw żbalji ta' speċifikazzjoni komuni u jagħżlu l-aktar soluzzjoni kost-effettiva u affidabbli għal ambjenti ta' tank speċifiċi.

Prinċipji Ewlenin ta' Ħidma Li Jiddefinixxu l-Prestazzjoni tal-Qasam

Id-differenzi kollha ta'-prestazzjoni fil-post bejn iż-żewġ teknoloġiji joriġinaw mill-prinċipji ta' kejl sottostanti tagħhom. Il-fehim ta' dawn il-punti bażiċi jelimina l-biċċa l-kbira tal-ispeċifikazzjonijiet ħażin-u jispjega għaliex kull gauge għandu konfini stretti tal-applikazzjoni.

Kif Jaħdmu l-Gauges tal-Livell Ultrasoniku

Trasmettituri ultrasoniċijiddependu fuq propagazzjoni tal-mewġ tal-ħoss mekkaniku. It-transducer-immuntat ta' fuq jarmi impulsi akustiċi ta'-frekwenza għolja li jivvjaġġaw fl-arja ġewwa l-ispazju ta' ras tat-tank. Dawn l-impulsi jirriflettu fuq il-wiċċ likwidu jew solidu, u s-sensor jikkalkula l-għoli tal-livell permezz tal-ħin-ta'-titjira (ToF).

L-akbar limitazzjoni ta 'dan id-disinn hija d-dipendenza assoluta tiegħu fuq l-arja bħala mezz ta' propagazzjoni. Kwalunkwe bidla fid-densità tal-arja, il-kompożizzjoni tal-gass, jew l-istat tal-wiċċ tinterferixxi direttament mat-trażmissjoni tas-sinjal. Anke l-kumpens tat-temperatura mibni-jikkoreġi biss għal bidliet ta' temperatura ambjentali bil-mod u uniformi. Gradjenti termali f'daqqa, akkumulazzjoni tal-fwar, jew fowm tal-wiċċ se jfixklu l-ivvjaġġar tal-mewġ tal-ħoss, li jikkawżaw drift, tifrix tas-sinjali, jew telf sħiħ tas-sinjal.

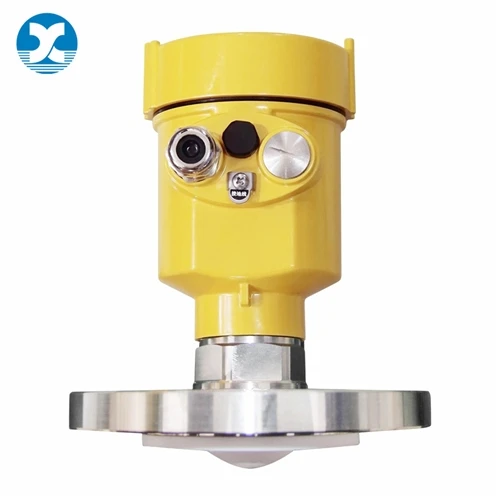

Kif Jaħdmu l-Gauges tal-Livell tar-Radar

Gauges tal-livell tar-radar industrijali moderni jadottaw teknoloġija microwave FMCW ta '80GHz. B'differenza mill-mewġ tal-ħoss ultrasoniku, microwaves huma sinjali elettromanjetiċi li jivvjaġġaw bil-veloċità tad-dawl, u ma jeħtieġu l-ebda mezz għall-propagazzjoni. Jaħdmu b'mod stabbli irrispettivament mill-pressjoni tal-arja, il-kompożizzjoni tal-gass, jew il-varjazzjonijiet fit-temperatura ġewwa t-tank.

Mgħammar b'angolu ta 'raġġ dejjaq ta' 3 gradi -4 gradi, radar ta '80GHz effettivament jevita eki foloz minn strutturi ta' tank interni bħal aġitaturi, baffles, u slielem ta 'appoġġ. L-aktar importanti, microwaves jippenetraw ragħwa, ċpar, trab ħafif, u saffi irqaq tal-fwar mingħajr attenwazzjoni, jissakkru b'mod preċiż fuq il-wiċċ tal-materjal attwali. Din hija r-raġuni ewlenija li r-radar iżomm qari stabbli f'kundizzjonijiet tax-xogħol ħorox fejn il-gauges ultrasoniċi jfallu kompletament.

Ultrasoniku vs Radar Livell Gauge: Qasam sħiħ Prestazzjoni Qasam

It-tqabbil li ġej jiffoka fuq indikaturi ta' prestazzjoni prattiċi fuq-sit li l-inġiniera jieħdu ħsiebhom l-aktar, li jkopru l-adattabilità ambjentali, l-eżattezza tal-kejl, ir-rekwiżiti tal-manutenzjoni, u l-ispejjeż operattivi-fit-tul. Id-dejta kollha hija vverifikata minn debugging ta 'strument ta' rutina u feedback dwar l-operat tal-proġett.

Fil-qosor, il-gauges ultrasoniċi jisbqu fl-użu ta'-spejjeż baxxi għal kundizzjonijiet tax-xogħol sempliċi u stabbli, filwaqt li l-gauges tar-radar jiddominaw ix-xenarji industrijali ħorox kollha bi stabbiltà u prestazzjoni ta' kontra l--interferenza imbattibbli.

Meta Agħżel Gauge tal-Livell Ultrasoniku (Xenarji ta' Applikazzjoni Validi)

It-teknoloġija ultrasonika mhix soluzzjoni skaduta. Hija tagħti riżultati ta' kejl kompletament konformi u kost-effettivi f'xenarji speċifiċi ta'-kumplessità baxxa. Hija l-aktar għażla kost-effiċjenti jekk il-kundizzjonijiet tax-xogħol tiegħek jissodisfaw il-kriterji kollha li ġejjin.

L-ewwel, il-mezz imkejjel huwa ilma nadif u kalm mingħajr fowm, arjazzjoni, fwar tas-solvent, jew impuritajiet sospiżi. L-ebda turbulenza tal-wiċċ jew sustanzi li jżommu f'wiċċ l-ilma mhu se jfixklu l-propagazzjoni tal-mewġ tal-ħoss. It-tieni, it-tank jaħdem taħt pressjoni atmosferika normali mingħajr pressjoni negattiva, vakwu, jew pressurizzazzjoni interna. It-tielet, it-temperatura fuq-post hija stabbli mingħajr varjazzjonijiet termali drastiċi jew ġenerazzjoni kontinwa ta' fwar b'temperatura għolja-.

Barra minn hekk, l-intern tat-tank jeħtieġ li jkun sempliċi u mingħajr xkiel, mingħajr aġitaturi, baffles, jew pipelines li jaqsmu li jistgħu jiġġeneraw eki foloz. Huwa wkoll ideali għall-monitoraġġ tal-fluss ta' kanali miftuħin-, tankijiet tal-ġbir tal-ilma tax-xita, u tankijiet ta' buffer tad-drenaġġ muniċipali b'livelli ta' riskju baxx. Għal solidi bl-ingrossa niexfa bħal partiċelli tal-plastik u serratura b'kostanti dielettriċi baxxi, l-ultrasoniku saħansitra jaqbeż ir-radar peress li l-microwave jitħabtu biex jiffurmaw riflessjonijiet effettivi fuq tali midja.

Huwa meħtieġ li jiġu aċċettati d-difetti inerenti tat-tagħmir ultrasoniku waqt l-għażla: tindif manwali regolari tal-wiċċ tat-transducer huwa meħtieġ biex jipprevjeni l-akkumulazzjoni tat-trab u l-kondensazzjoni; rikalibrazzjoni staġjonali hija meħtieġa biex tikkumpensa d-drift tat-temperatura ambjentali; u ż-żona għomja kbira tillimita l-kejl ta' livelli ta' likwidi qrib{0}}sħaħ.

Meta Agħżel Gauge tal-Livell tar-Radar (Xenarji mhux-Negozjabbli)

Gauges tal-livell tar-radarmhumiex aġġornament ta 'lussu iżda konfigurazzjoni standard meħtieġa għall-biċċa l-kbira tat-tankijiet industrijali tal-proċess. Ladarba s-sit ikollu xi kundizzjoni ta 'xogħol ħarxa, gauges ultrasoniku inevitabbilment ikollhom problemi ta' preċiżjoni jew fallimenti frekwenti, u r-radar huwa l-unika soluzzjoni affidabbli.

Għal tankijiet tal-proċess b'fowm, likwidu bil-gass, fwar tas-solvent, jew ġenerazzjoni kontinwa tal-fwar, ir-radar jista 'jippenetra saffi li jinterferixxu biex jaqbad il-livelli ta' likwidi reali b'mod stabbli, u jevita l-qari li jżomm f'wiċċ l-ilma li jolqot l-apparat ultrasoniku. Għal reċipjenti taħt pressjoni ssiġillati, reatturi tal-vakwu, u tankijiet ta' reazzjoni ta'-temperatura għolja, ir-reżistenza tar-radar għall-pressjoni u t-temperatura tkopri bis-sħiħ il-meded operattivi industrijali, u telimina l-interferenza medja u ambjentali.

Tankijiet mgħammra b'aġitaturi u strutturi interni kumplessi huma wkoll xenarji tipiċi applikabbli għar-radar. Ir-raġġ dejjaq tiegħu jillokkja b'mod preċiż fuq il-wiċċ tal-likwidu u jiffiltra eki foloz minn komponenti interni, u jipprevjeni allarmi ta' livell għoli foloz frekwenti. Barra minn hekk, għal tankijiet baxxi b'limiti stretti ta 'għoli ta' installazzjoni u tagħmir ta 'barra espost għal temp estrem għal żmien twil, iż-żona blind ultra-żgħira tar-radar u adattabilità ambjentali qawwija jiżguraw operazzjoni stabbli fit-tul-.

L-uniċi nuqqasijiet tat-tagħmir tar-radar huma spejjeż ogħla ta' akkwist bil-quddiem u adattabilità fqira għal midja dielettrika ultra-baxxa. Għall-biċċa l-kbira tax-xenarji tal-proċess industrijali, madankollu, ir-rata ta 'manutenzjoni baxxa tagħha u t-telf ta' waqfien żero jistgħu jikkumpensaw għall-ispejjeż tal-investiment inizjali fit-tul.

Lista ta' Kontroll ta' Għażla Mgħaġġla ta' 4 Sit (Evita Żbalji ta' Speċifikazzjoni)

Biex nissimplifikaw l-għażla ta'-sit u neliminaw l-ambigwità ta' ġudizzju, għamilna sett ta' standards ta' spezzjoni prattiċi applikabbli għall-biċċa l-kbira tat-tankijiet industrijali. Tista 'tikkonferma t-tagħmir li jaqbel billi tiċċekkja l-erba' kundizzjonijiet ewlenin li ġejjin.

L-ewwel, iċċekkja għal midja li tinterferixxi. Jekk hemm fowm, fwar, fwar, jew trab fit-tank, agħżel radar direttament; ultrasoniku ma jistax jaħdem b'mod stabbli għal żmien twil. It-tieni, iċċekkja l-pressjoni operattiva u t-temperatura. Jekk it-tank huwa ssiġillat, taħt pressjoni, vakwu, jew għandu temperatura għolja kontinwa, ir-radar huwa l-unika għażla. It-tielet, iċċekkja l-istrutturi interni. Jekk hemm aġitaturi, baffles, u pipelines kumplessi ġewwa, radar b'raġġ dejjaq ta' 80GHz-jevita b'mod effettiv l-interferenza. Ir-raba ', iċċekkja r-riskju tal-applikazzjoni. Għal konnessjonijiet ta' sikurezza-kritiċi bħall-protezzjoni mill-overflow u l-prevenzjoni ta' tħaddim niexef tal-pompa-, irid jintuża radar bi stabbiltà ogħla; għal tankijiet ta' buffer ta' ilma nadif ta'-riskju baxx, ultrasoniku huwa biżżejjed.

Fit-tqabbil tal-proġett attwali, sakemm teżisti kwalunkwe kundizzjoni ħarxa, ir-radar huwa l-aktar għażla kost-effettiva fiċ-ċiklu sħiħ tal-ħajja. Bl-addoċċ li jsegwi spiża baxxa bil-quddiem se jwassal biss għal manutenzjoni ripetuta u sostituzzjoni ta 'tagħmir, u jżid l-ispejjeż operattivi komprensivi.

Mistoqsijiet Frekwenti fuq il-Qasam

Il-kumpens tat-temperatura jista 'jelimina d-drift tal-qari ultrasoniku?

Mibni-kumpens tat-temperatura tat-trasmettituri ultrasoniċi jimmira biss għal bidliet fit-temperatura ambjentali bil-mod u uniformi. Ma jistax ipatti l-iżbalji tal-kejl ikkawżati minn spikes istantanji tat-temperatura, gradjenti termali vertikali, u rifrazzjoni tas-saff tal-fwar. Il-kejl tar-radar huwa kompletament mhux affettwat minn bidliet fit-temperatura, mingħajr ebda drift fil-medda operattiva kollha.

Għaliex ma jistgħux ikejlu gauges ultrasoniku permezz tar-ragħwa?

Il-fowm huwa mezz poruż li jassorbi u jxerred il-biċċa l-kbira tal-enerġija akustika, li jirriżulta f'eki estremament dgħajfa jew mingħajr ritorn. L-ebda ottimizzazzjoni tas-softwer jew aġġustament tal-parametri ma jistgħu jsolvu dan id-difett fiżiku. Microwaves użati mir-radar jgħaddu direttament mill-fowm u ċ-ċpar biex jaqbdu data reali tal-livell tal-likwidu, li huwa vantaġġ insormontabbli fuq it-teknoloġija ultrasonika.

Liema apparat jeħtieġ inqas manutenzjoni ta' kuljum?

Il-kejl tal-livell tar-radar għandhom rekwiżiti ta 'manutenzjoni ferm aktar baxxi. It-transducers ultrasoniċi jeħtieġu timsaħ u kalibrazzjoni mill-ġdid regolari biex ineħħu t-trab, il-kondensazzjoni u t-twaħħil tal-wiċċ li jdgħajfu s-sinjali. L-antenni tar-radar huma awto-naddaf sa ċertu punt, u spezzjoni viżwali annwali biss hija meħtieġa għat-tħaddim ta 'kuljum, bi kważi l-ebda intervent manwali ta' manutenzjoni.

Hemm żona blind għal gauges tal-livell tar-radar?

Radar ta' frekwenza-għoli ta' 80GHz għandu żona blind ultra-żgħira ta' inqas minn 50mm, li bażikament m'għandha l-ebda impatt fuq il-kejl tat-tank industrijali. Jista 'jikseb sejbien ta'-firxa sħiħa minn qrib-tank vojt għal tank sħiħ, u jsolvi kompletament il-punt tal-uġigħ fiż-żona mejta ta 'gauges ultrasoniċi tradizzjonali.

Sommarju Finali tal-Għażla

M'hemm l-ebda tajjeb jew ħażin assolut bejn gauges tal-livell ultrasoniku u tar-radar-idoneità biss għall-kundizzjonijiet tax-xogħol. L-ultrasoniku għadu l-aħjar għażla għal xenarji sempliċi, ta'-baġit, ta'-riskju baxx ta' ilma nadif u ta' ħażna ta' partiċelli niexfa, b'vantaġġi ovvji ta' spejjeż. Għal industriji ta 'proċess kumpless li jinvolvu temperatura għolja, pressjoni għolja, fwar tal-fowm, trab, u strutturi ta' tank kumplessi, l-istabbiltà u l-affidabbiltà tar-radar huma insostitwibbli.

Il-biċċa l-kbira tal--fallimenti tal-istrumenti fuq il-post huma kkawżati minn għażla ta' teknoloġija mhux imqabbla aktar milli problemi ta' kwalità tal-prodott. Il-kjarifika tal-parametri tal-proċess u t-tqabbil tal-prinċipji tal-istrument qabel l-akkwist jistgħu jevitaw il-biċċa l-kbira tal-ispejjeż tal-manutenzjoni bla bżonn u l-waqfien tal-produzzjoni.

Jekk inti konfuż dwar l-għażla tal-mudell jew trid tivverifika l-grad ta 'tqabbil ta' tagħmir ultrasoniku/radar għall-kundizzjonijiet tax-xogħol tat-tank tiegħek, tista 'tibgħatilna t-temperatura tal-proċess, il-pressjoni, il-karatteristiċi medji u l-parametri tat-tank tiegħek. It-tim tekniku tagħna se jipprovdi suġġerimenti ta 'għażla mmirati u analiżi tal-ispiża taċ-ċiklu tal-ħajja sħiħ.

Referenzi

1. Soċjetà Internazzjonali ta 'Awtomazzjoni (ISA). (2025).Ktejjeb ta' Għażla ta' Kejl ta' Livell Kontinwu. Trijangolu tar-Riċerka Park, NC: ISA.

2. Strumenti VEGA. (2026).Radar ta' 80 GHz vs Whitepaper Tekniku tal-Kejl tal-Livell Ultrasoniku. VEGA Awtomazzjoni Globali.

3. Endress+Hauser. (2024).Gwida għat-Tqabbil tat-Trasmettitur tal-Livell ta' Kuntatt Għan-għal-Għan mhux-. Endress+Hauser Measurement Solutions.

4. Istitut Amerikan tal-Pitrolju (API). (2022).Speċifikazzjoni tal-Istrument tal-Livell tat-Tank għal Reċipjenti tal-Proċess. Washington DC: API.

5. Strumentazzjoni tal-Proċess Siemens. (2025).Manwal tat-Tħaddim u tal-Kummissjonar tat-Trasmettitur tal-Livell Ultrasoniku u tar-Radar.

6. ASME B31.3-2023. Standard tal-Pajping tal-Proċess, Taqsima tal-Installazzjoni tal-Istrumenti tal-Livell. Soċjetà Amerikana ta 'Inġiniera Mekkanika.
